M 20/154 Aluzink Lagerlängen Wand
aluzink (aluzink) | 1.500 mm
13,95 €*
Abholbereit in 4-5 Werktagen
Geliefert innerhalb 1-3 Wochen
Trapezblech M 20/154 0,45 mm
Das Stahltrapezprofil M 20/154 in der Blechdicke 0,45 mm als Wandprofil in 1. Wahl und der Farbe Aluzink. Verfügbar in den Längen 1.500 mm, 2.000 mm, 3.000 mm
Technische Merkmale
- Grundmaterial: Stahlkern, beidseitig verzinkt
- Beschichtung: Aluzinkbeschichtung
- Farbe A-Seite: Aluzink (Innen)
- Farbe B-Seite: Aluzink (Außen)
- Materialstärke: 0,45 mm
- Deckbreite je Tafel: 924 mm
- Verwendung: Wand

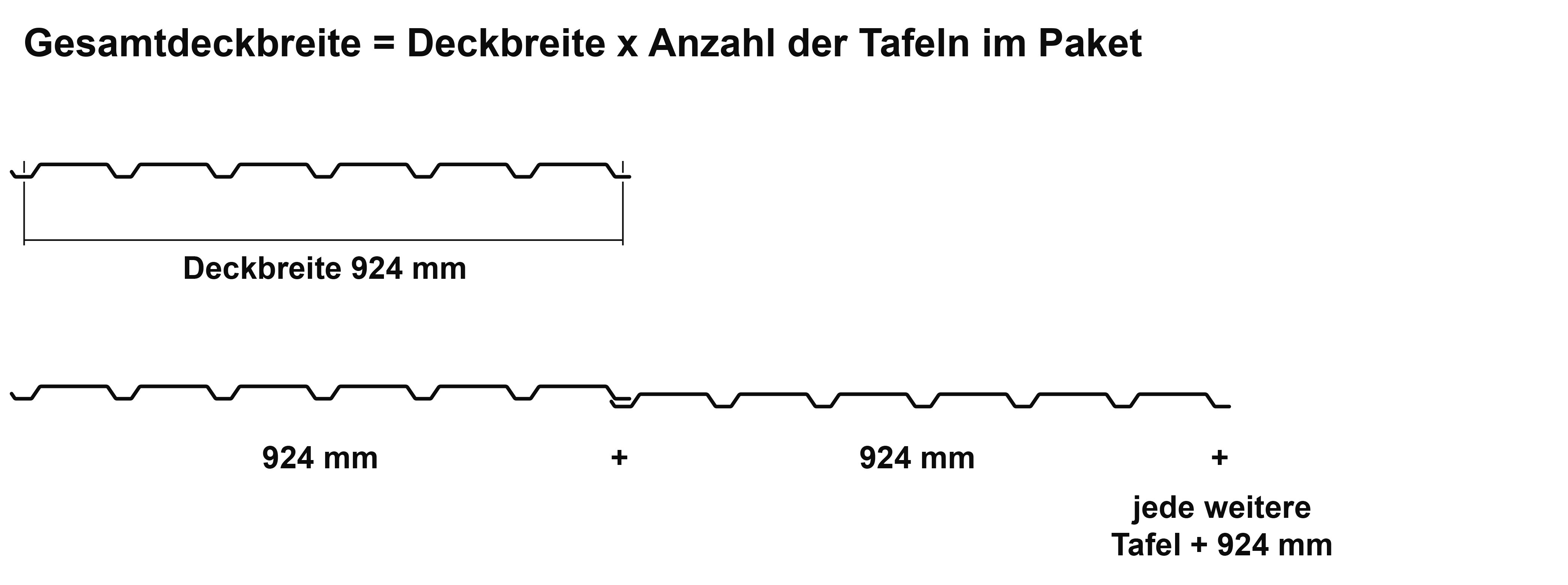

Ermittlung der benötigten Stückzahl

Benötigte Stückzahl = Gesamte Verlegebreite : 0,924 m + aufrunden auf die nächste volle Tafel
Beispiel: Deckbreite: 8 m : 0,924 m = 8,66 = 9 Tafeln
| Bezeichnung | Verwendung |
|---|---|
| Bohrschraube 6.0 x 38 für Holz | 3 Stück pro m² |
Belastungstabelle M 20/154 (Positivlage) anzeigen – zulässige Flächenlasten nach EN 1993-1-3
Die folgenden Tabellen geben die zulässigen andrückenden Flächenlasten für das Trapezprofil M 20/154 in Positivlage an. Die Werte wurden nach EN 1993-1-3 ermittelt und beruhen auf dem Münker Prüfbescheid Nr. T22-073 vom 22.06.2022 (Stand 06/2023). Sie gelten für Blechdicken von 0,50 bis 1,00 mm, für Stützweiten von 1,00 bis 4,00 m sowie für Einfeld-, Zweifeld- und Dreifeldträger, wobei die Werte für Zwei- und Dreifeldträger jeweils für Zwischenauflagerbreiten von 10, 60 und 120 mm angegeben sind.
In der Blechdicke 0,63 mm beträgt die zulässige Flächenlast des M 20/154 in Positivlage als Dreifeldträger mit 60 mm breiten Zwischenauflagern bei einer Stützweite von 1,60 m und einer Durchbiegungsbegrenzung von L/150 1,42 kN/m², bei 2,00 m Stützweite sind es noch 0,73 kN/m². Als Einfeldträger trägt das Profil bei 1,60 m Stützweite und L/150 dagegen 0,75 kN/m². Breitere Zwischenauflager erhöhen vor allem bei kurzen Stützweiten die zulässige Last: Bei 1,00 m Stützweite und 0,63 mm Blechdicke steigt die Tragfähigkeitsgrenze des Dreifeldträgers von 3,98 kN/m² bei 10 mm über 4,53 kN/m² bei 60 mm auf 4,85 kN/m² bei 120 mm Auflagerbreite.
Ablesebeispiel: Für einen Dreifeldträger mit 0,75 mm Blechdicke, 1,60 m Stützweite, 60 mm breiten Zwischenauflagern und einer Durchbiegungsbegrenzung von L/300 ergibt sich eine zulässige Flächenlast von 0,91 kN/m².
Einfeldträger (Auflagerbreiten 40/40 mm)
| Blechdicke tN [mm] | Eigengewicht g [kN/m²] | Durchbiegung zul. f | 1,00 m | 1,20 m | 1,40 m | 1,60 m | 1,80 m | 2,00 m | 2,20 m | 2,40 m | 2,60 m | 2,80 m | 3,00 m | 3,20 m | 3,40 m | 3,60 m | 3,80 m | 4,00 m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,50 | 0,046 | frei | 2,72 | 1,89 | 1,39 | 1,06 | 0,84 | 0,68 | 0,56 | 0,47 | 0,40 | 0,35 | 0,30 | 0,27 | 0,23 | 0,21 | 0,19 | 0,17 |
| L/150 | 2,21 | 1,28 | 0,81 | 0,54 | 0,38 | 0,28 | 0,21 | 0,16 | 0,13 | 0,10 | 0,08 | 0,07 | 0,06 | 0,05 | 0,04 | 0,03 | ||
| L/300 | 1,11 | 0,64 | 0,40 | 0,27 | 0,19 | 0,14 | 0,10 | 0,08 | 0,06 | 0,05 | 0,04 | 0,03 | 0,03 | 0,02 | 0,02 | 0,02 | ||
| 0,63 | 0,058 | frei | 3,98 | 2,76 | 2,03 | 1,55 | 1,23 | 0,99 | 0,82 | 0,69 | 0,59 | 0,51 | 0,44 | 0,39 | 0,34 | 0,31 | 0,28 | 0,25 |
| L/150 | 3,08 | 1,78 | 1,12 | 0,75 | 0,53 | 0,38 | 0,29 | 0,22 | 0,17 | 0,14 | 0,11 | 0,09 | 0,08 | 0,07 | 0,06 | 0,05 | ||
| L/300 | 1,54 | 0,89 | 0,56 | 0,38 | 0,26 | 0,19 | 0,14 | 0,11 | 0,09 | 0,07 | 0,06 | 0,05 | 0,04 | 0,03 | 0,03 | 0,02 | ||
| 0,75 | 0,070 | frei | 5,28 | 3,67 | 2,70 | 2,06 | 1,63 | 1,32 | 1,09 | 0,92 | 0,78 | 0,67 | 0,59 | 0,52 | 0,46 | 0,41 | 0,37 | 0,33 |
| L/150 | 3,95 | 2,28 | 1,44 | 0,96 | 0,68 | 0,49 | 0,37 | 0,29 | 0,22 | 0,18 | 0,15 | 0,12 | 0,10 | 0,08 | 0,07 | 0,06 | ||
| L/300 | 1,97 | 1,14 | 0,72 | 0,48 | 0,34 | 0,25 | 0,19 | 0,14 | 0,11 | 0,09 | 0,07 | 0,06 | 0,05 | 0,04 | 0,04 | 0,03 | ||
| 0,88 | 0,082 | frei | 6,69 | 4,65 | 3,41 | 2,61 | 2,07 | 1,67 | 1,38 | 1,16 | 0,99 | 0,85 | 0,74 | 0,65 | 0,58 | 0,52 | 0,46 | 0,42 |
| L/150 | 4,91 | 2,84 | 1,79 | 1,20 | 0,84 | 0,61 | 0,46 | 0,36 | 0,28 | 0,22 | 0,18 | 0,15 | 0,13 | 0,11 | 0,09 | 0,08 | ||
| L/300 | 2,46 | 1,42 | 0,90 | 0,60 | 0,42 | 0,31 | 0,23 | 0,18 | 0,14 | 0,11 | 0,09 | 0,07 | 0,06 | 0,05 | 0,04 | 0,04 | ||
| 1,00 | 0,093 | frei | 8,05 | 5,59 | 4,11 | 3,14 | 2,48 | 2,01 | 1,66 | 1,40 | 1,19 | 1,03 | 0,89 | 0,79 | 0,70 | 0,62 | 0,56 | 0,50 |
| L/150 | 5,84 | 3,38 | 2,13 | 1,43 | 1,00 | 0,73 | 0,55 | 0,42 | 0,33 | 0,27 | 0,22 | 0,18 | 0,15 | 0,13 | 0,11 | 0,09 | ||
| L/300 | 2,92 | 1,69 | 1,06 | 0,71 | 0,50 | 0,36 | 0,27 | 0,21 | 0,17 | 0,13 | 0,11 | 0,09 | 0,07 | 0,06 | 0,05 | 0,05 |
Zweifeldträger (Auflagerbreiten 40/10/40 mm)
| Blechdicke tN [mm] | Eigengewicht g [kN/m²] | Durchbiegung zul. f | 1,00 m | 1,20 m | 1,40 m | 1,60 m | 1,80 m | 2,00 m | 2,20 m | 2,40 m | 2,60 m | 2,80 m | 3,00 m | 3,20 m | 3,40 m | 3,60 m | 3,80 m | 4,00 m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,50 | 0,046 | frei | 2,72 | 1,89 | 1,39 | 1,06 | 0,84 | 0,68 | 0,56 | 0,47 | 0,41 | 0,36 | 0,32 | 0,28 | 0,25 | 0,22 | 0,20 | 0,18 |
| L/150 | 2,72 | 1,89 | 1,39 | 1,06 | 0,84 | 0,67 | 0,50 | 0,39 | 0,30 | 0,24 | 0,20 | 0,16 | 0,14 | 0,11 | 0,10 | 0,08 | ||
| L/300 | 2,67 | 1,54 | 0,97 | 0,65 | 0,46 | 0,33 | 0,25 | 0,19 | 0,15 | 0,12 | 0,10 | 0,08 | 0,07 | 0,06 | 0,05 | 0,04 | ||
| 0,63 | 0,058 | frei | 3,98 | 2,76 | 2,03 | 1,55 | 1,23 | 0,99 | 0,82 | 0,69 | 0,60 | 0,51 | 0,45 | 0,39 | 0,35 | 0,31 | 0,28 | 0,25 |
| L/150 | 3,98 | 2,76 | 2,03 | 1,55 | 1,23 | 0,93 | 0,70 | 0,54 | 0,42 | 0,34 | 0,27 | 0,23 | 0,19 | 0,16 | 0,13 | 0,12 | ||
| L/300 | 3,70 | 2,14 | 1,35 | 0,90 | 0,64 | 0,46 | 0,35 | 0,27 | 0,21 | 0,17 | 0,14 | 0,11 | 0,09 | 0,08 | 0,07 | 0,06 | ||
| 0,75 | 0,070 | frei | 5,28 | 3,67 | 2,70 | 2,06 | 1,63 | 1,32 | 1,09 | 0,92 | 0,78 | 0,67 | 0,59 | 0,52 | 0,46 | 0,41 | 0,37 | 0,33 |
| L/150 | 5,28 | 3,67 | 2,70 | 2,06 | 1,63 | 1,19 | 0,89 | 0,69 | 0,54 | 0,43 | 0,35 | 0,29 | 0,24 | 0,20 | 0,17 | 0,15 | ||
| L/300 | 4,75 | 2,75 | 1,73 | 1,16 | 0,81 | 0,59 | 0,45 | 0,34 | 0,27 | 0,22 | 0,18 | 0,15 | 0,12 | 0,10 | 0,09 | 0,07 | ||
| 0,88 | 0,082 | frei | 6,69 | 4,65 | 3,41 | 2,61 | 2,07 | 1,67 | 1,38 | 1,16 | 0,99 | 0,85 | 0,74 | 0,65 | 0,58 | 0,52 | 0,46 | 0,42 |
| L/150 | 6,69 | 4,65 | 3,41 | 2,61 | 2,03 | 1,48 | 1,11 | 0,86 | 0,67 | 0,54 | 0,44 | 0,36 | 0,30 | 0,25 | 0,22 | 0,18 | ||
| L/300 | 5,92 | 3,42 | 2,16 | 1,44 | 1,01 | 0,74 | 0,56 | 0,43 | 0,34 | 0,27 | 0,22 | 0,18 | 0,15 | 0,13 | 0,11 | 0,09 | ||
| 1,00 | 0,093 | frei | 8,05 | 5,59 | 4,11 | 3,14 | 2,48 | 2,01 | 1,66 | 1,40 | 1,19 | 1,03 | 0,89 | 0,79 | 0,70 | 0,62 | 0,56 | 0,50 |
| L/150 | 8,05 | 5,59 | 4,11 | 3,14 | 2,41 | 1,76 | 1,32 | 1,02 | 0,80 | 0,64 | 0,52 | 0,43 | 0,36 | 0,30 | 0,26 | 0,22 | ||
| L/300 | 7,03 | 4,07 | 2,56 | 1,72 | 1,21 | 0,88 | 0,66 | 0,51 | 0,40 | 0,32 | 0,26 | 0,21 | 0,18 | 0,15 | 0,13 | 0,11 |
Zweifeldträger (Auflagerbreiten 40/60/40 mm)
| Blechdicke tN [mm] | Eigengewicht g [kN/m²] | Durchbiegung zul. f | 1,00 m | 1,20 m | 1,40 m | 1,60 m | 1,80 m | 2,00 m | 2,20 m | 2,40 m | 2,60 m | 2,80 m | 3,00 m | 3,20 m | 3,40 m | 3,60 m | 3,80 m | 4,00 m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,50 | 0,046 | frei | 2,72 | 1,89 | 1,41 | 1,11 | 0,88 | 0,72 | 0,59 | 0,50 | 0,42 | 0,36 | 0,32 | 0,28 | 0,25 | 0,22 | 0,20 | 0,18 |
| L/150 | 2,72 | 1,89 | 1,41 | 1,11 | 0,88 | 0,67 | 0,50 | 0,39 | 0,30 | 0,24 | 0,20 | 0,16 | 0,14 | 0,11 | 0,10 | 0,08 | ||
| L/300 | 2,67 | 1,54 | 0,97 | 0,65 | 0,46 | 0,33 | 0,25 | 0,19 | 0,15 | 0,12 | 0,10 | 0,08 | 0,07 | 0,06 | 0,05 | 0,04 | ||
| 0,63 | 0,058 | frei | 3,98 | 2,76 | 2,05 | 1,57 | 1,24 | 1,01 | 0,83 | 0,70 | 0,60 | 0,51 | 0,45 | 0,39 | 0,35 | 0,31 | 0,28 | 0,25 |
| L/150 | 3,98 | 2,76 | 2,05 | 1,57 | 1,24 | 0,93 | 0,70 | 0,54 | 0,42 | 0,34 | 0,27 | 0,23 | 0,19 | 0,16 | 0,13 | 0,12 | ||
| L/300 | 3,70 | 2,14 | 1,35 | 0,90 | 0,64 | 0,46 | 0,35 | 0,27 | 0,21 | 0,17 | 0,14 | 0,11 | 0,09 | 0,08 | 0,07 | 0,06 | ||
| 0,75 | 0,070 | frei | 5,28 | 3,67 | 2,70 | 2,06 | 1,63 | 1,32 | 1,09 | 0,92 | 0,78 | 0,67 | 0,59 | 0,52 | 0,46 | 0,41 | 0,37 | 0,33 |
| L/150 | 5,28 | 3,67 | 2,70 | 2,06 | 1,63 | 1,19 | 0,89 | 0,69 | 0,54 | 0,43 | 0,35 | 0,29 | 0,24 | 0,20 | 0,17 | 0,15 | ||
| L/300 | 4,75 | 2,75 | 1,73 | 1,16 | 0,81 | 0,59 | 0,45 | 0,34 | 0,27 | 0,22 | 0,18 | 0,15 | 0,12 | 0,10 | 0,09 | 0,07 | ||
| 0,88 | 0,082 | frei | 6,69 | 4,65 | 3,41 | 2,61 | 2,07 | 1,67 | 1,38 | 1,16 | 0,99 | 0,85 | 0,74 | 0,65 | 0,58 | 0,52 | 0,46 | 0,42 |
| L/150 | 6,69 | 4,65 | 3,41 | 2,61 | 2,03 | 1,48 | 1,11 | 0,86 | 0,67 | 0,54 | 0,44 | 0,36 | 0,30 | 0,25 | 0,22 | 0,18 | ||
| L/300 | 5,92 | 3,42 | 2,16 | 1,44 | 1,01 | 0,74 | 0,56 | 0,43 | 0,34 | 0,27 | 0,22 | 0,18 | 0,15 | 0,13 | 0,11 | 0,09 | ||
| 1,00 | 0,093 | frei | 8,05 | 5,59 | 4,11 | 3,14 | 2,48 | 2,01 | 1,66 | 1,40 | 1,19 | 1,03 | 0,89 | 0,79 | 0,70 | 0,62 | 0,56 | 0,50 |
| L/150 | 8,05 | 5,59 | 4,11 | 3,14 | 2,41 | 1,76 | 1,32 | 1,02 | 0,80 | 0,64 | 0,52 | 0,43 | 0,36 | 0,30 | 0,26 | 0,22 | ||
| L/300 | 7,03 | 4,07 | 2,56 | 1,72 | 1,21 | 0,88 | 0,66 | 0,51 | 0,40 | 0,32 | 0,26 | 0,21 | 0,18 | 0,15 | 0,13 | 0,11 |
Zweifeldträger (Auflagerbreiten 40/120/40 mm)
| Blechdicke tN [mm] | Eigengewicht g [kN/m²] | Durchbiegung zul. f | 1,00 m | 1,20 m | 1,40 m | 1,60 m | 1,80 m | 2,00 m | 2,20 m | 2,40 m | 2,60 m | 2,80 m | 3,00 m | 3,20 m | 3,40 m | 3,60 m | 3,80 m | 4,00 m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,50 | 0,046 | frei | 2,73 | 1,97 | 1,46 | 1,12 | 0,88 | 0,72 | 0,59 | 0,50 | 0,42 | 0,36 | 0,32 | 0,28 | 0,25 | 0,22 | 0,20 | 0,18 |
| L/150 | 2,73 | 1,97 | 1,46 | 1,12 | 0,88 | 0,67 | 0,50 | 0,39 | 0,30 | 0,24 | 0,20 | 0,16 | 0,14 | 0,11 | 0,10 | 0,08 | ||
| L/300 | 2,67 | 1,54 | 0,97 | 0,65 | 0,46 | 0,33 | 0,25 | 0,19 | 0,15 | 0,12 | 0,10 | 0,08 | 0,07 | 0,06 | 0,05 | 0,04 | ||
| 0,63 | 0,058 | frei | 3,98 | 2,79 | 2,05 | 1,57 | 1,24 | 1,01 | 0,83 | 0,70 | 0,60 | 0,51 | 0,45 | 0,39 | 0,35 | 0,31 | 0,28 | 0,25 |
| L/150 | 3,98 | 2,79 | 2,05 | 1,57 | 1,24 | 0,93 | 0,70 | 0,54 | 0,42 | 0,34 | 0,27 | 0,23 | 0,19 | 0,16 | 0,13 | 0,12 | ||
| L/300 | 3,70 | 2,14 | 1,35 | 0,90 | 0,64 | 0,46 | 0,35 | 0,27 | 0,21 | 0,17 | 0,14 | 0,11 | 0,09 | 0,08 | 0,07 | 0,06 | ||
| 0,75 | 0,070 | frei | 5,28 | 3,67 | 2,70 | 2,06 | 1,63 | 1,32 | 1,09 | 0,92 | 0,78 | 0,67 | 0,59 | 0,52 | 0,46 | 0,41 | 0,37 | 0,33 |
| L/150 | 5,28 | 3,67 | 2,70 | 2,06 | 1,63 | 1,19 | 0,89 | 0,69 | 0,54 | 0,43 | 0,35 | 0,29 | 0,24 | 0,20 | 0,17 | 0,15 | ||
| L/300 | 4,75 | 2,75 | 1,73 | 1,16 | 0,81 | 0,59 | 0,45 | 0,34 | 0,27 | 0,22 | 0,18 | 0,15 | 0,12 | 0,10 | 0,09 | 0,07 | ||
| 0,88 | 0,082 | frei | 6,69 | 4,65 | 3,41 | 2,61 | 2,07 | 1,67 | 1,38 | 1,16 | 0,99 | 0,85 | 0,74 | 0,65 | 0,58 | 0,52 | 0,46 | 0,42 |
| L/150 | 6,69 | 4,65 | 3,41 | 2,61 | 2,03 | 1,48 | 1,11 | 0,86 | 0,67 | 0,54 | 0,44 | 0,36 | 0,30 | 0,25 | 0,22 | 0,18 | ||
| L/300 | 5,92 | 3,42 | 2,16 | 1,44 | 1,01 | 0,74 | 0,56 | 0,43 | 0,34 | 0,27 | 0,22 | 0,18 | 0,15 | 0,13 | 0,11 | 0,09 | ||
| 1,00 | 0,093 | frei | 8,05 | 5,59 | 4,11 | 3,14 | 2,48 | 2,01 | 1,66 | 1,40 | 1,19 | 1,03 | 0,89 | 0,79 | 0,70 | 0,62 | 0,56 | 0,50 |
| L/150 | 8,05 | 5,59 | 4,11 | 3,14 | 2,41 | 1,76 | 1,32 | 1,02 | 0,80 | 0,64 | 0,52 | 0,43 | 0,36 | 0,30 | 0,26 | 0,22 | ||
| L/300 | 7,03 | 4,07 | 2,56 | 1,72 | 1,21 | 0,88 | 0,66 | 0,51 | 0,40 | 0,32 | 0,26 | 0,21 | 0,18 | 0,15 | 0,13 | 0,11 |
Dreifeldträger (Auflagerbreiten 40/10/10/40 mm)
| Blechdicke tN [mm] | Eigengewicht g [kN/m²] | Durchbiegung zul. f | 1,00 m | 1,20 m | 1,40 m | 1,60 m | 1,80 m | 2,00 m | 2,20 m | 2,40 m | 2,60 m | 2,80 m | 3,00 m | 3,20 m | 3,40 m | 3,60 m | 3,80 m | 4,00 m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,50 | 0,046 | frei | 2,72 | 1,89 | 1,45 | 1,16 | 0,95 | 0,80 | 0,67 | 0,58 | 0,50 | 0,44 | 0,39 | 0,35 | 0,31 | 0,28 | 0,25 | 0,22 |
| L/150 | 2,72 | 1,89 | 1,45 | 1,02 | 0,72 | 0,52 | 0,39 | 0,30 | 0,24 | 0,19 | 0,15 | 0,13 | 0,11 | 0,09 | 0,08 | 0,07 | ||
| L/300 | 2,09 | 1,21 | 0,76 | 0,51 | 0,36 | 0,26 | 0,20 | 0,15 | 0,12 | 0,10 | 0,08 | 0,06 | 0,05 | 0,04 | 0,04 | 0,03 | ||
| 0,63 | 0,058 | frei | 3,98 | 2,77 | 2,15 | 1,71 | 1,40 | 1,17 | 0,99 | 0,85 | 0,74 | 0,64 | 0,56 | 0,49 | 0,44 | 0,39 | 0,35 | 0,31 |
| L/150 | 3,98 | 2,77 | 2,12 | 1,42 | 1,00 | 0,73 | 0,55 | 0,42 | 0,33 | 0,26 | 0,22 | 0,18 | 0,15 | 0,12 | 0,11 | 0,09 | ||
| L/300 | 2,90 | 1,68 | 1,06 | 0,71 | 0,50 | 0,36 | 0,27 | 0,21 | 0,17 | 0,13 | 0,11 | 0,09 | 0,07 | 0,06 | 0,05 | 0,05 | ||
| 0,75 | 0,070 | frei | 5,28 | 3,69 | 2,85 | 2,27 | 1,85 | 1,54 | 1,30 | 1,11 | 0,96 | 0,83 | 0,72 | 0,63 | 0,56 | 0,50 | 0,45 | 0,41 |
| L/150 | 5,28 | 3,69 | 2,72 | 1,82 | 1,28 | 0,93 | 0,70 | 0,54 | 0,42 | 0,34 | 0,28 | 0,23 | 0,19 | 0,16 | 0,14 | 0,12 | ||
| L/300 | 3,73 | 2,16 | 1,36 | 0,91 | 0,64 | 0,47 | 0,35 | 0,27 | 0,21 | 0,17 | 0,14 | 0,11 | 0,09 | 0,08 | 0,07 | 0,06 | ||
| 0,88 | 0,082 | frei | 6,69 | 4,65 | 3,56 | 2,83 | 2,30 | 1,91 | 1,61 | 1,36 | 1,16 | 1,00 | 0,87 | 0,76 | 0,68 | 0,60 | 0,54 | 0,49 |
| L/150 | 6,69 | 4,65 | 3,38 | 2,26 | 1,59 | 1,16 | 0,87 | 0,67 | 0,53 | 0,42 | 0,34 | 0,28 | 0,24 | 0,20 | 0,17 | 0,14 | ||
| L/300 | 4,64 | 2,68 | 1,69 | 1,13 | 0,80 | 0,58 | 0,44 | 0,34 | 0,26 | 0,21 | 0,17 | 0,14 | 0,12 | 0,10 | 0,08 | 0,07 | ||
| 1,00 | 0,093 | frei | 8,05 | 5,59 | 4,20 | 3,32 | 2,70 | 2,23 | 1,84 | 1,55 | 1,32 | 1,14 | 0,99 | 0,87 | 0,77 | 0,69 | 0,62 | 0,56 |
| L/150 | 8,05 | 5,59 | 4,02 | 2,69 | 1,89 | 1,38 | 1,04 | 0,80 | 0,63 | 0,50 | 0,41 | 0,34 | 0,28 | 0,24 | 0,20 | 0,17 | ||
| L/300 | 5,51 | 3,19 | 2,01 | 1,35 | 0,95 | 0,69 | 0,52 | 0,40 | 0,31 | 0,25 | 0,20 | 0,17 | 0,14 | 0,12 | 0,10 | 0,09 |
Dreifeldträger (Auflagerbreiten 40/60/60/40 mm)
| Blechdicke tN [mm] | Eigengewicht g [kN/m²] | Durchbiegung zul. f | 1,00 m | 1,20 m | 1,40 m | 1,60 m | 1,80 m | 2,00 m | 2,20 m | 2,40 m | 2,60 m | 2,80 m | 3,00 m | 3,20 m | 3,40 m | 3,60 m | 3,80 m | 4,00 m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,50 | 0,046 | frei | 3,10 | 2,26 | 1,73 | 1,36 | 1,10 | 0,89 | 0,74 | 0,62 | 0,53 | 0,46 | 0,40 | 0,35 | 0,31 | 0,28 | 0,25 | 0,22 |
| L/150 | 3,10 | 2,26 | 1,52 | 1,02 | 0,72 | 0,52 | 0,39 | 0,30 | 0,24 | 0,19 | 0,15 | 0,13 | 0,11 | 0,09 | 0,08 | 0,07 | ||
| L/300 | 2,09 | 1,21 | 0,76 | 0,51 | 0,36 | 0,26 | 0,20 | 0,15 | 0,12 | 0,10 | 0,08 | 0,06 | 0,05 | 0,04 | 0,04 | 0,03 | ||
| 0,63 | 0,058 | frei | 4,53 | 3,30 | 2,51 | 1,96 | 1,55 | 1,26 | 1,04 | 0,87 | 0,74 | 0,64 | 0,56 | 0,49 | 0,44 | 0,39 | 0,35 | 0,31 |
| L/150 | 4,53 | 3,30 | 2,12 | 1,42 | 1,00 | 0,73 | 0,55 | 0,42 | 0,33 | 0,26 | 0,22 | 0,18 | 0,15 | 0,12 | 0,11 | 0,09 | ||
| L/300 | 2,90 | 1,68 | 1,06 | 0,71 | 0,50 | 0,36 | 0,27 | 0,21 | 0,17 | 0,13 | 0,11 | 0,09 | 0,07 | 0,06 | 0,05 | 0,05 | ||
| 0,75 | 0,070 | frei | 5,95 | 4,33 | 3,29 | 2,53 | 2,00 | 1,62 | 1,34 | 1,13 | 0,96 | 0,83 | 0,72 | 0,63 | 0,56 | 0,50 | 0,45 | 0,41 |
| L/150 | 5,95 | 4,31 | 2,72 | 1,82 | 1,28 | 0,93 | 0,70 | 0,54 | 0,42 | 0,34 | 0,28 | 0,23 | 0,19 | 0,16 | 0,14 | 0,12 | ||
| L/300 | 3,73 | 2,16 | 1,36 | 0,91 | 0,64 | 0,47 | 0,35 | 0,27 | 0,21 | 0,17 | 0,14 | 0,11 | 0,09 | 0,08 | 0,07 | 0,06 | ||
| 0,88 | 0,082 | frei | 7,37 | 5,33 | 3,99 | 3,05 | 2,41 | 1,95 | 1,62 | 1,36 | 1,16 | 1,00 | 0,87 | 0,76 | 0,68 | 0,60 | 0,54 | 0,49 |
| L/150 | 7,37 | 5,33 | 3,38 | 2,26 | 1,59 | 1,16 | 0,87 | 0,67 | 0,53 | 0,42 | 0,34 | 0,28 | 0,24 | 0,20 | 0,17 | 0,14 | ||
| L/300 | 4,64 | 2,68 | 1,69 | 1,13 | 0,80 | 0,58 | 0,44 | 0,34 | 0,26 | 0,21 | 0,17 | 0,14 | 0,12 | 0,10 | 0,08 | 0,07 | ||
| 1,00 | 0,093 | frei | 8,62 | 6,19 | 4,55 | 3,48 | 2,75 | 2,23 | 1,84 | 1,55 | 1,32 | 1,14 | 0,99 | 0,87 | 0,77 | 0,69 | 0,62 | 0,56 |
| L/150 | 8,62 | 6,19 | 4,02 | 2,69 | 1,89 | 1,38 | 1,04 | 0,80 | 0,63 | 0,50 | 0,41 | 0,34 | 0,28 | 0,24 | 0,20 | 0,17 | ||
| L/300 | 5,51 | 3,19 | 2,01 | 1,35 | 0,95 | 0,69 | 0,52 | 0,40 | 0,31 | 0,25 | 0,20 | 0,17 | 0,14 | 0,12 | 0,10 | 0,09 |
Dreifeldträger (Auflagerbreiten 40/120/120/40 mm)
| Blechdicke tN [mm] | Eigengewicht g [kN/m²] | Durchbiegung zul. f | 1,00 m | 1,20 m | 1,40 m | 1,60 m | 1,80 m | 2,00 m | 2,20 m | 2,40 m | 2,60 m | 2,80 m | 3,00 m | 3,20 m | 3,40 m | 3,60 m | 3,80 m | 4,00 m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,50 | 0,046 | frei | 3,34 | 2,42 | 1,82 | 1,40 | 1,10 | 0,89 | 0,74 | 0,62 | 0,53 | 0,46 | 0,40 | 0,35 | 0,31 | 0,28 | 0,25 | 0,22 |
| L/150 | 3,34 | 2,42 | 1,52 | 1,02 | 0,72 | 0,52 | 0,39 | 0,30 | 0,24 | 0,19 | 0,15 | 0,13 | 0,11 | 0,09 | 0,08 | 0,07 | ||
| L/300 | 2,09 | 1,21 | 0,76 | 0,51 | 0,36 | 0,26 | 0,20 | 0,15 | 0,12 | 0,10 | 0,08 | 0,06 | 0,05 | 0,04 | 0,04 | 0,03 | ||
| 0,63 | 0,058 | frei | 4,85 | 3,49 | 2,57 | 1,96 | 1,55 | 1,26 | 1,04 | 0,87 | 0,74 | 0,64 | 0,56 | 0,49 | 0,44 | 0,39 | 0,35 | 0,31 |
| L/150 | 4,85 | 3,36 | 2,12 | 1,42 | 1,00 | 0,73 | 0,55 | 0,42 | 0,33 | 0,26 | 0,22 | 0,18 | 0,15 | 0,12 | 0,11 | 0,09 | ||
| L/300 | 2,90 | 1,68 | 1,06 | 0,71 | 0,50 | 0,36 | 0,27 | 0,21 | 0,17 | 0,13 | 0,11 | 0,09 | 0,07 | 0,06 | 0,05 | 0,05 | ||
| 0,75 | 0,070 | frei | 6,34 | 4,50 | 3,31 | 2,53 | 2,00 | 1,62 | 1,34 | 1,13 | 0,96 | 0,83 | 0,72 | 0,63 | 0,56 | 0,50 | 0,45 | 0,41 |
| L/150 | 6,34 | 4,31 | 2,72 | 1,82 | 1,28 | 0,93 | 0,70 | 0,54 | 0,42 | 0,34 | 0,28 | 0,23 | 0,19 | 0,16 | 0,14 | 0,12 | ||
| L/300 | 3,73 | 2,16 | 1,36 | 0,91 | 0,64 | 0,47 | 0,35 | 0,27 | 0,21 | 0,17 | 0,14 | 0,11 | 0,09 | 0,08 | 0,07 | 0,06 | ||
| 0,88 | 0,082 | frei | 7,80 | 5,43 | 3,99 | 3,05 | 2,41 | 1,95 | 1,62 | 1,36 | 1,16 | 1,00 | 0,87 | 0,76 | 0,68 | 0,60 | 0,54 | 0,49 |
| L/150 | 7,80 | 5,37 | 3,38 | 2,26 | 1,59 | 1,16 | 0,87 | 0,67 | 0,53 | 0,42 | 0,34 | 0,28 | 0,24 | 0,20 | 0,17 | 0,14 | ||
| L/300 | 4,64 | 2,68 | 1,69 | 1,13 | 0,80 | 0,58 | 0,44 | 0,34 | 0,26 | 0,21 | 0,17 | 0,14 | 0,12 | 0,10 | 0,08 | 0,07 | ||
| 1,00 | 0,093 | frei | 8,91 | 6,19 | 4,55 | 3,48 | 2,75 | 2,23 | 1,84 | 1,55 | 1,32 | 1,14 | 0,99 | 0,87 | 0,77 | 0,69 | 0,62 | 0,56 |
| L/150 | 8,91 | 6,19 | 4,02 | 2,69 | 1,89 | 1,38 | 1,04 | 0,80 | 0,63 | 0,50 | 0,41 | 0,34 | 0,28 | 0,24 | 0,20 | 0,17 | ||
| L/300 | 5,51 | 3,19 | 2,01 | 1,35 | 0,95 | 0,69 | 0,52 | 0,40 | 0,31 | 0,25 | 0,20 | 0,17 | 0,14 | 0,12 | 0,10 | 0,09 |
Erläuterungen: Die Angabe „frei“ bei der Durchbiegung steht für die Tragfähigkeitsgrenze ohne Einschränkung der Durchbiegung. Die Tabellenwerte enthalten bereits alle Teilsicherheitsbeiwerte γM und γF und sind daher mit den charakteristischen Einwirkungen zu vergleichen. Bei Dächern ist das Eigengewicht des Profils den Einwirkungen hinzuzurechnen. Die Tabellen dienen der Vorbemessung und ersetzen keine objektbezogene statische Berechnung.
| Beschichtung: | Aluzink |
|---|---|
| Beschichtungsstärke: | 185 g/m² |
| Deckbreite je Tafel: | 924 mm |
| Lagerlängen: | 1,50 m, 2,50 m, 3,00 m |
| Material: | Stahl |
| Materialstärke: | 0,45 |
| Profil: | M 20/154 |
| Qualität: | 1. Wahl |
| Verwendung: | Wand |
| Farbe: | aluzink (aluzink) |
Trapezblech M 20/154
Angaben zur Produktsicherheit:
Hersteller:
Münker Metallprofile GmbH
Gewerbeparkstraße 19
51580 Reichshof
Email: info@muenker.com
Achtung: Trapezbleche haben scharfe Kanten. Schnittgefahr.
