M 20/154 Aluzink Lagerlängen
aluzink (aluzink) | 1.500 mm

Architektur, Gebäude, Aluminium
Architektur, Gebäude, Haus, Wohnen, Dach
Architektur, Gebäude, Aluminium
Architektur, Gebäude, Haus, Wohnen, Dach

13,95 €*

Preise inkl. MwSt. zzgl. Versandkosten

Abholbereit in 4-5 Werktagen
Geliefert innerhalb 1-3 Wochen

Länge der Tafeln
Farbe
Versandoptionen
Bitte geben Sie Ihre Postleitzahl ein, um die verfügbaren Versandarten und Kosten zu berechnen.
Produktnummer: MM22569.1

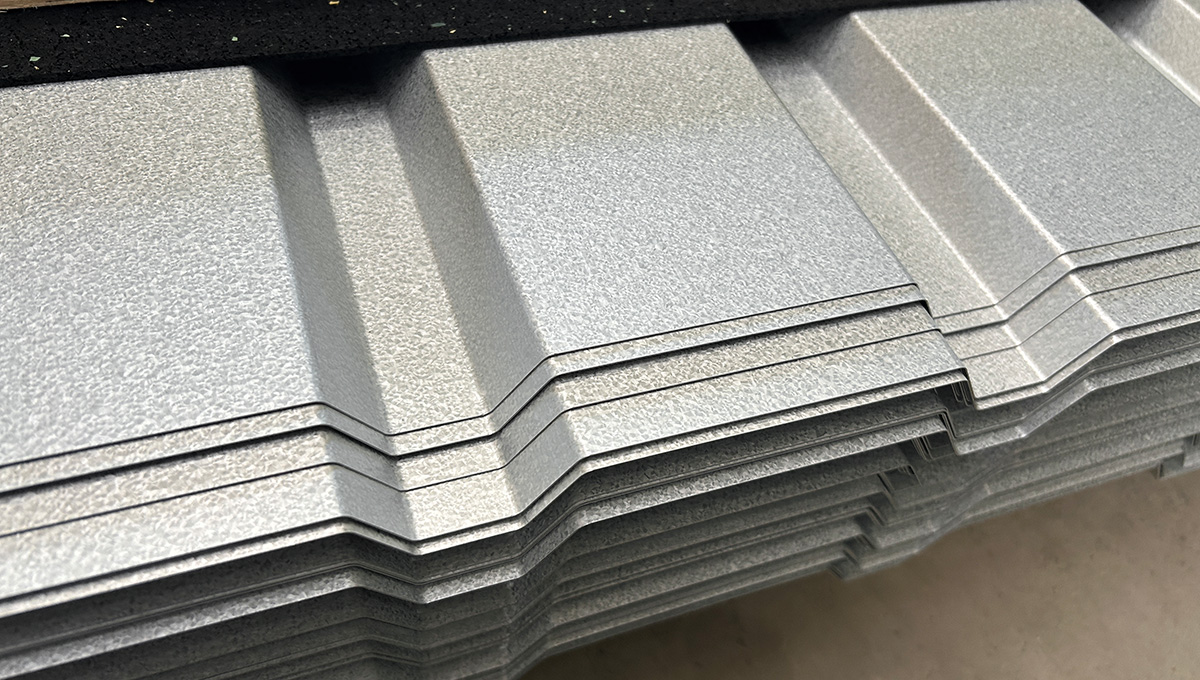

Trapezblech M 20/154 0,45 mm

Das Stahltrapezprofil M 20/154 in der Blechdicke 0,45 mm als Dachprofil in 1. Wahl und der Farbe Aluzink. Verfügbar in den Längen 1.500 mm, 2.000 mm, 3.000 mm

Technische Merkmale

  • Grundmaterial: Stahlkern, beidseitig verzinkt
  • Beschichtung: Aluzinkbeschichtung
  • Farbe A-Seite: Aluzink (Innen)
  • Farbe B-Seite: Aluzink (Außen)
  • Materialstärke: 0,45 mm
  • Deckbreite je Tafel: 924 mm
  • Verwendung: Dach

Ermittlung der benötigten Stückzahl

Das Bild zeigt die Deckbreite und Verlegebreite der Tafeln des Trapezblechs M 20/154

Benötigte Stückzahl = Gesamte Verlegebreite : 0,924 m + aufrunden auf die nächste volle Tafel
Beispiel: Deckbreite: 8 m : 0,924 m = 8,66 = 9 Tafeln

Bezeichnung Verwendung
Bohrschraube 6.5 x 65 für Holz 4 Stück pro m²
Kalotte für M 20/154 4 Stück pro m²
Bohrschraube 4.5 x 22 Längsstoß alle 50 cm
Belastungstabelle M 20/154 (Negativlage) anzeigen – zulässige Flächenlasten nach EN 1993-1-3

Die folgenden Tabellen geben die zulässigen andrückenden Flächenlasten für das Trapezprofil M 20/154 in Negativlage an. Die Werte wurden nach EN 1993-1-3 ermittelt und beruhen auf dem Münker Prüfbescheid Nr. T22-073 vom 22.06.2022 (Stand 06/2023). Sie gelten für Blechdicken von 0,50 bis 1,00 mm, für Stützweiten von 1,00 bis 4,00 m sowie für Einfeld-, Zweifeld- und Dreifeldträger, wobei die Werte für Zwei- und Dreifeldträger jeweils für Zwischenauflagerbreiten von 10, 60 und 120 mm angegeben sind.

In der Blechdicke 0,50 mm beträgt die zulässige Flächenlast des M 20/154 als Dreifeldträger mit 60 mm breiten Zwischenauflagern bei einer Stützweite von 1,00 m und einer Durchbiegungsbegrenzung von L/150 3,01 kN/m², bei 1,60 m Stützweite sind es 1,32 kN/m² und bei 2,00 m noch 0,78 kN/m². Als Einfeldträger trägt dasselbe Profil bei 1,60 m Stützweite und L/150 dagegen nur 0,81 kN/m², weshalb sich bei größeren Stützweiten eine Verlegung über mehrere Felder empfiehlt. Breitere Zwischenauflager erhöhen vor allem bei kurzen Stützweiten die zulässige Last: Bei 1,00 m Stützweite und 0,50 mm Blechdicke steigt die Tragfähigkeitsgrenze des Dreifeldträgers von 2,86 kN/m² bei 10 mm über 3,01 kN/m² bei 60 mm auf 3,23 kN/m² bei 120 mm Auflagerbreite.

Ablesebeispiel: Für einen Dreifeldträger mit 0,75 mm Blechdicke, 1,60 m Stützweite, 60 mm breiten Zwischenauflagern und einer Durchbiegungsbegrenzung von L/150 ergibt sich eine zulässige Flächenlast von 2,45 kN/m².

Einfeldträger (Auflagerbreiten 40/40 mm)

Zulässige Flächenlast zul. q in kN/m² für das Trapezprofil M 20/154 in Negativlage als Einfeldträger mit Auflagerbreiten 40/40 mm, andrückende Last, nach EN 1993-1-3
Blechdicke tN [mm] Eigengewicht g [kN/m²] Durchbiegung zul. f 1,00 m 1,20 m 1,40 m 1,60 m 1,80 m 2,00 m 2,20 m 2,40 m 2,60 m 2,80 m 3,00 m 3,20 m 3,40 m 3,60 m 3,80 m 4,00 m
0,50 0,046 frei 2,86 1,99 1,46 1,12 0,88 0,72 0,59 0,50 0,42 0,36 0,32 0,28 0,25 0,22 0,20 0,18
L/150 2,86 1,91 1,20 0,81 0,57 0,41 0,31 0,24 0,19 0,15 0,12 0,10 0,08 0,07 0,06 0,05
L/300 1,65 0,96 0,60 0,40 0,28 0,21 0,15 0,12 0,09 0,08 0,06 0,05 0,04 0,04 0,03 0,03
0,63 0,058 frei 4,02 2,79 2,05 1,57 1,24 1,01 0,83 0,70 0,60 0,51 0,45 0,39 0,35 0,31 0,28 0,25
L/150 4,02 2,55 1,61 1,08 0,76 0,55 0,41 0,32 0,25 0,20 0,16 0,13 0,11 0,09 0,08 0,07
L/300 2,20 1,28 0,80 0,54 0,38 0,28 0,21 0,16 0,13 0,10 0,08 0,07 0,06 0,05 0,04 0,03
0,75 0,070 frei 5,19 3,60 2,65 2,03 1,60 1,30 1,07 0,90 0,77 0,66 0,58 0,51 0,45 0,40 0,36 0,32
L/150 5,19 3,08 1,94 1,30 0,91 0,67 0,50 0,39 0,30 0,24 0,20 0,16 0,14 0,11 0,10 0,08
L/300 2,66 1,54 0,97 0,65 0,46 0,33 0,25 0,19 0,15 0,12 0,10 0,08 0,07 0,06 0,05 0,04
0,88 0,082 frei 6,25 4,34 3,19 2,44 1,93 1,56 1,29 1,09 0,93 0,80 0,69 0,61 0,54 0,48 0,43 0,39
L/150 6,25 3,64 2,29 1,54 1,08 0,79 0,59 0,46 0,36 0,29 0,23 0,19 0,16 0,13 0,11 0,10
L/300 3,14 1,82 1,15 0,77 0,54 0,39 0,30 0,23 0,18 0,14 0,12 0,10 0,08 0,07 0,06 0,05
1,00 0,093 frei 7,13 4,95 3,64 2,78 2,20 1,78 1,47 1,24 1,05 0,91 0,79 0,70 0,62 0,55 0,49 0,45
L/150 7,13 4,16 2,62 1,76 1,23 0,90 0,68 0,52 0,41 0,33 0,27 0,22 0,18 0,15 0,13 0,11
L/300 3,60 2,08 1,31 0,88 0,62 0,45 0,34 0,26 0,20 0,16 0,13 0,11 0,09 0,08 0,07 0,06

Zweifeldträger (Auflagerbreiten 40/10/40 mm)

Zulässige Flächenlast zul. q in kN/m² für das Trapezprofil M 20/154 in Negativlage als Zweifeldträger mit Auflagerbreiten 40/10/40 mm, andrückende Last, nach EN 1993-1-3
Blechdicke tN [mm] Eigengewicht g [kN/m²] Durchbiegung zul. f 1,00 m 1,20 m 1,40 m 1,60 m 1,80 m 2,00 m 2,20 m 2,40 m 2,60 m 2,80 m 3,00 m 3,20 m 3,40 m 3,60 m 3,80 m 4,00 m
0,50 0,046 frei 2,72 1,99 1,46 1,12 0,88 0,72 0,59 0,50 0,42 0,36 0,32 0,28 0,25 0,22 0,20 0,18
L/150 2,72 1,99 1,46 1,12 0,88 0,72 0,59 0,50 0,42 0,36 0,29 0,24 0,20 0,17 0,14 0,12
L/300 2,72 1,99 1,45 0,97 0,68 0,50 0,37 0,29 0,23 0,18 0,15 0,12 0,10 0,09 0,07 0,06
0,63 0,058 frei 4,02 2,79 2,05 1,57 1,24 1,01 0,83 0,70 0,60 0,51 0,45 0,39 0,35 0,31 0,28 0,25
L/150 4,02 2,79 2,05 1,57 1,24 1,01 0,83 0,70 0,60 0,48 0,39 0,32 0,27 0,23 0,19 0,17
L/300 4,02 2,79 1,93 1,30 0,91 0,66 0,50 0,38 0,30 0,24 0,20 0,16 0,14 0,11 0,10 0,08
0,75 0,070 frei 5,19 3,60 2,65 2,03 1,60 1,30 1,08 0,92 0,78 0,67 0,59 0,52 0,46 0,41 0,37 0,33
L/150 5,19 3,60 2,65 2,03 1,60 1,30 1,08 0,92 0,73 0,58 0,47 0,39 0,33 0,27 0,23 0,20
L/300 5,19 3,60 2,34 1,57 1,10 0,80 0,60 0,46 0,36 0,29 0,24 0,20 0,16 0,14 0,12 0,10
0,88 0,082 frei 6,25 4,34 3,19 2,44 1,98 1,64 1,38 1,16 0,99 0,85 0,74 0,65 0,58 0,52 0,46 0,42
L/150 6,25 4,34 3,19 2,44 1,98 1,64 1,38 1,10 0,86 0,69 0,56 0,46 0,39 0,32 0,28 0,24
L/300 6,25 4,34 2,76 1,85 1,30 0,95 0,71 0,55 0,43 0,35 0,28 0,23 0,19 0,16 0,14 0,12
1,00 0,093 frei 7,13 4,95 3,77 2,99 2,43 2,01 1,66 1,40 1,19 1,03 0,89 0,79 0,70 0,62 0,56 0,50
L/150 7,13 4,95 3,77 2,99 2,43 2,01 1,63 1,25 0,99 0,79 0,64 0,53 0,44 0,37 0,32 0,27
L/300 7,13 4,95 3,16 2,12 1,49 1,08 0,81 0,63 0,49 0,39 0,32 0,26 0,22 0,19 0,16 0,14

Zweifeldträger (Auflagerbreiten 40/60/40 mm)

Zulässige Flächenlast zul. q in kN/m² für das Trapezprofil M 20/154 in Negativlage als Zweifeldträger mit Auflagerbreiten 40/60/40 mm, andrückende Last, nach EN 1993-1-3
Blechdicke tN [mm] Eigengewicht g [kN/m²] Durchbiegung zul. f 1,00 m 1,20 m 1,40 m 1,60 m 1,80 m 2,00 m 2,20 m 2,40 m 2,60 m 2,80 m 3,00 m 3,20 m 3,40 m 3,60 m 3,80 m 4,00 m
0,50 0,046 frei 2,86 1,99 1,46 1,12 0,88 0,72 0,59 0,50 0,42 0,36 0,32 0,28 0,25 0,22 0,20 0,18
L/150 2,86 1,99 1,46 1,12 0,88 0,72 0,59 0,50 0,42 0,36 0,29 0,24 0,20 0,17 0,14 0,12
L/300 2,86 1,99 1,45 0,97 0,68 0,50 0,37 0,29 0,23 0,18 0,15 0,12 0,10 0,09 0,07 0,06
0,63 0,058 frei 4,02 2,79 2,05 1,57 1,24 1,01 0,83 0,70 0,60 0,51 0,45 0,39 0,35 0,31 0,28 0,25
L/150 4,02 2,79 2,05 1,57 1,24 1,01 0,83 0,70 0,60 0,48 0,39 0,32 0,27 0,23 0,19 0,17
L/300 4,02 2,79 1,93 1,30 0,91 0,66 0,50 0,38 0,30 0,24 0,20 0,16 0,14 0,11 0,10 0,08
0,75 0,070 frei 5,19 3,60 2,70 2,06 1,63 1,32 1,09 0,92 0,78 0,67 0,59 0,52 0,46 0,41 0,37 0,33
L/150 5,19 3,60 2,70 2,06 1,63 1,32 1,09 0,92 0,73 0,58 0,47 0,39 0,33 0,27 0,23 0,20
L/300 5,19 3,60 2,34 1,57 1,10 0,80 0,60 0,46 0,36 0,29 0,24 0,20 0,16 0,14 0,12 0,10
0,88 0,082 frei 6,34 4,59 3,41 2,61 2,07 1,67 1,38 1,16 0,99 0,85 0,74 0,65 0,58 0,52 0,46 0,42
L/150 6,34 4,59 3,41 2,61 2,07 1,67 1,38 1,10 0,86 0,69 0,56 0,46 0,39 0,32 0,28 0,24
L/300 6,34 4,38 2,76 1,85 1,30 0,95 0,71 0,55 0,43 0,35 0,28 0,23 0,19 0,16 0,14 0,12
1,00 0,093 frei 7,75 5,59 4,11 3,14 2,48 2,01 1,66 1,40 1,19 1,03 0,89 0,79 0,70 0,62 0,56 0,50
L/150 7,75 5,59 4,11 3,14 2,48 2,01 1,63 1,25 0,99 0,79 0,64 0,53 0,44 0,37 0,32 0,27
L/300 7,75 5,01 3,16 2,12 1,49 1,08 0,81 0,63 0,49 0,39 0,32 0,26 0,22 0,19 0,16 0,14

Zweifeldträger (Auflagerbreiten 40/120/40 mm)

Zulässige Flächenlast zul. q in kN/m² für das Trapezprofil M 20/154 in Negativlage als Zweifeldträger mit Auflagerbreiten 40/120/40 mm, andrückende Last, nach EN 1993-1-3
Blechdicke tN [mm] Eigengewicht g [kN/m²] Durchbiegung zul. f 1,00 m 1,20 m 1,40 m 1,60 m 1,80 m 2,00 m 2,20 m 2,40 m 2,60 m 2,80 m 3,00 m 3,20 m 3,40 m 3,60 m 3,80 m 4,00 m
0,50 0,046 frei 2,86 1,99 1,46 1,12 0,88 0,72 0,59 0,50 0,42 0,36 0,32 0,28 0,25 0,22 0,20 0,18
L/150 2,86 1,99 1,46 1,12 0,88 0,72 0,59 0,50 0,42 0,36 0,29 0,24 0,20 0,17 0,14 0,12
L/300 2,86 1,99 1,45 0,97 0,68 0,50 0,37 0,29 0,23 0,18 0,15 0,12 0,10 0,09 0,07 0,06
0,63 0,058 frei 4,02 2,79 2,05 1,57 1,24 1,01 0,83 0,70 0,60 0,51 0,45 0,39 0,35 0,31 0,28 0,25
L/150 4,02 2,79 2,05 1,57 1,24 1,01 0,83 0,70 0,60 0,48 0,39 0,32 0,27 0,23 0,19 0,17
L/300 4,02 2,79 1,93 1,30 0,91 0,66 0,50 0,38 0,30 0,24 0,20 0,16 0,14 0,11 0,10 0,08
0,75 0,070 frei 5,24 3,67 2,70 2,06 1,63 1,32 1,09 0,92 0,78 0,67 0,59 0,52 0,46 0,41 0,37 0,33
L/150 5,24 3,67 2,70 2,06 1,63 1,32 1,09 0,92 0,73 0,58 0,47 0,39 0,33 0,27 0,23 0,20
L/300 5,24 3,67 2,34 1,57 1,10 0,80 0,60 0,46 0,36 0,29 0,24 0,20 0,16 0,14 0,12 0,10
0,88 0,082 frei 6,69 4,65 3,41 2,61 2,07 1,67 1,38 1,16 0,99 0,85 0,74 0,65 0,58 0,52 0,46 0,42
L/150 6,69 4,65 3,41 2,61 2,07 1,67 1,38 1,10 0,86 0,69 0,56 0,46 0,39 0,32 0,28 0,24
L/300 6,69 4,38 2,76 1,85 1,30 0,95 0,71 0,55 0,43 0,35 0,28 0,23 0,19 0,16 0,14 0,12
1,00 0,093 frei 8,05 5,59 4,11 3,14 2,48 2,01 1,66 1,40 1,19 1,03 0,89 0,79 0,70 0,62 0,56 0,50
L/150 8,05 5,59 4,11 3,14 2,48 2,01 1,63 1,25 0,99 0,79 0,64 0,53 0,44 0,37 0,32 0,27
L/300 8,05 5,01 3,16 2,12 1,49 1,08 0,81 0,63 0,49 0,39 0,32 0,26 0,22 0,19 0,16 0,14

Dreifeldträger (Auflagerbreiten 40/10/10/40 mm)

Zulässige Flächenlast zul. q in kN/m² für das Trapezprofil M 20/154 in Negativlage als Dreifeldträger mit Auflagerbreiten 40/10/10/40 mm, andrückende Last, nach EN 1993-1-3
Blechdicke tN [mm] Eigengewicht g [kN/m²] Durchbiegung zul. f 1,00 m 1,20 m 1,40 m 1,60 m 1,80 m 2,00 m 2,20 m 2,40 m 2,60 m 2,80 m 3,00 m 3,20 m 3,40 m 3,60 m 3,80 m 4,00 m
0,50 0,046 frei 2,86 1,99 1,46 1,13 0,92 0,77 0,65 0,56 0,49 0,43 0,38 0,33 0,29 0,26 0,24 0,21
L/150 2,86 1,99 1,46 1,13 0,92 0,77 0,59 0,45 0,35 0,28 0,23 0,19 0,16 0,13 0,11 0,10
L/300 2,86 1,80 1,14 0,76 0,53 0,39 0,29 0,23 0,18 0,14 0,12 0,10 0,08 0,07 0,06 0,05
0,63 0,058 frei 4,02 2,79 2,13 1,70 1,39 1,16 0,98 0,84 0,73 0,63 0,55 0,49 0,43 0,38 0,34 0,31
L/150 4,02 2,79 2,13 1,70 1,39 1,04 0,78 0,60 0,47 0,38 0,31 0,25 0,21 0,18 0,15 0,13
L/300 4,02 2,41 1,52 1,02 0,71 0,52 0,39 0,30 0,24 0,19 0,15 0,13 0,11 0,09 0,08 0,07
0,75 0,070 frei 5,19 3,72 2,88 2,29 1,87 1,56 1,32 1,13 0,98 0,84 0,73 0,65 0,57 0,51 0,46 0,41
L/150 5,19 3,72 2,88 2,29 1,72 1,26 0,94 0,73 0,57 0,46 0,37 0,31 0,26 0,22 0,18 0,16
L/300 5,02 2,91 1,83 1,23 0,86 0,63 0,47 0,36 0,29 0,23 0,19 0,15 0,13 0,11 0,09 0,08
0,88 0,082 frei 6,53 4,84 3,73 2,97 2,42 2,01 1,69 1,45 1,24 1,07 0,93 0,82 0,72 0,65 0,58 0,52
L/150 6,53 4,84 3,73 2,90 2,04 1,48 1,12 0,86 0,68 0,54 0,44 0,36 0,30 0,25 0,22 0,19
L/300 5,94 3,44 2,16 1,45 1,02 0,74 0,56 0,43 0,34 0,27 0,22 0,18 0,15 0,13 0,11 0,09
1,00 0,093 frei 8,08 5,97 4,59 3,65 2,97 2,46 2,08 1,75 1,49 1,28 1,12 0,98 0,87 0,78 0,70 0,63
L/150 8,08 5,97 4,59 3,32 2,33 1,70 1,28 0,98 0,77 0,62 0,50 0,41 0,35 0,29 0,25 0,21
L/300 6,79 3,93 2,47 1,66 1,16 0,85 0,64 0,49 0,39 0,31 0,25 0,21 0,17 0,15 0,12 0,11

Dreifeldträger (Auflagerbreiten 40/60/60/40 mm)

Zulässige Flächenlast zul. q in kN/m² für das Trapezprofil M 20/154 in Negativlage als Dreifeldträger mit Auflagerbreiten 40/60/60/40 mm, andrückende Last, nach EN 1993-1-3
Blechdicke tN [mm] Eigengewicht g [kN/m²] Durchbiegung zul. f 1,00 m 1,20 m 1,40 m 1,60 m 1,80 m 2,00 m 2,20 m 2,40 m 2,60 m 2,80 m 3,00 m 3,20 m 3,40 m 3,60 m 3,80 m 4,00 m
0,50 0,046 frei 3,01 2,19 1,67 1,32 1,05 0,85 0,70 0,59 0,50 0,43 0,38 0,33 0,29 0,26 0,24 0,21
L/150 3,01 2,19 1,67 1,32 1,05 0,78 0,59 0,45 0,35 0,28 0,23 0,19 0,16 0,13 0,11 0,10
L/300 3,01 1,80 1,14 0,76 0,53 0,39 0,29 0,23 0,18 0,14 0,12 0,10 0,08 0,07 0,06 0,05
0,63 0,058 frei 4,50 3,28 2,49 1,94 1,53 1,24 1,03 0,86 0,74 0,63 0,55 0,49 0,43 0,38 0,34 0,31
L/150 4,50 3,28 2,49 1,94 1,43 1,04 0,78 0,60 0,47 0,38 0,31 0,25 0,21 0,18 0,15 0,13
L/300 4,16 2,41 1,52 1,02 0,71 0,52 0,39 0,30 0,24 0,19 0,15 0,13 0,11 0,09 0,08 0,07
0,75 0,070 frei 6,02 4,38 3,33 2,58 2,04 1,65 1,36 1,15 0,98 0,84 0,73 0,65 0,57 0,51 0,46 0,41
L/150 6,02 4,38 3,33 2,45 1,72 1,26 0,94 0,73 0,57 0,46 0,37 0,31 0,26 0,22 0,18 0,16
L/300 5,02 2,91 1,83 1,23 0,86 0,63 0,47 0,36 0,29 0,23 0,19 0,15 0,13 0,11 0,09 0,08
0,88 0,082 frei 7,74 5,62 4,26 3,27 2,58 2,09 1,73 1,45 1,24 1,07 0,93 0,82 0,72 0,65 0,58 0,52
L/150 7,74 5,62 4,26 2,90 2,04 1,48 1,12 0,86 0,68 0,54 0,44 0,36 0,30 0,25 0,22 0,19
L/300 5,94 3,44 2,16 1,45 1,02 0,74 0,56 0,43 0,34 0,27 0,22 0,18 0,15 0,13 0,11 0,09
1,00 0,093 frei 9,47 6,86 5,13 3,93 3,11 2,52 2,08 1,75 1,49 1,28 1,12 0,98 0,87 0,78 0,70 0,63
L/150 9,47 6,86 4,95 3,32 2,33 1,70 1,28 0,98 0,77 0,62 0,50 0,41 0,35 0,29 0,25 0,21
L/300 6,79 3,93 2,47 1,66 1,16 0,85 0,64 0,49 0,39 0,31 0,25 0,21 0,17 0,15 0,12 0,11

Dreifeldträger (Auflagerbreiten 40/120/120/40 mm)

Zulässige Flächenlast zul. q in kN/m² für das Trapezprofil M 20/154 in Negativlage als Dreifeldträger mit Auflagerbreiten 40/120/120/40 mm, andrückende Last, nach EN 1993-1-3
Blechdicke tN [mm] Eigengewicht g [kN/m²] Durchbiegung zul. f 1,00 m 1,20 m 1,40 m 1,60 m 1,80 m 2,00 m 2,20 m 2,40 m 2,60 m 2,80 m 3,00 m 3,20 m 3,40 m 3,60 m 3,80 m 4,00 m
0,50 0,046 frei 3,23 2,34 1,73 1,33 1,05 0,85 0,70 0,59 0,50 0,43 0,38 0,33 0,29 0,26 0,24 0,21
L/150 3,23 2,34 1,73 1,33 1,05 0,78 0,59 0,45 0,35 0,28 0,23 0,19 0,16 0,13 0,11 0,10
L/300 3,12 1,80 1,14 0,76 0,53 0,39 0,29 0,23 0,18 0,14 0,12 0,10 0,08 0,07 0,06 0,05
0,63 0,058 frei 4,81 3,45 2,54 1,94 1,53 1,24 1,03 0,86 0,74 0,63 0,55 0,49 0,43 0,38 0,34 0,31
L/150 4,81 3,45 2,54 1,94 1,43 1,04 0,78 0,60 0,47 0,38 0,31 0,25 0,21 0,18 0,15 0,13
L/300 4,16 2,41 1,52 1,02 0,71 0,52 0,39 0,30 0,24 0,19 0,15 0,13 0,11 0,09 0,08 0,07
0,75 0,070 frei 6,42 4,59 3,37 2,58 2,04 1,65 1,36 1,15 0,98 0,84 0,73 0,65 0,57 0,51 0,46 0,41
L/150 6,42 4,59 3,37 2,45 1,72 1,26 0,94 0,73 0,57 0,46 0,37 0,31 0,26 0,22 0,18 0,16
L/300 5,02 2,91 1,83 1,23 0,86 0,63 0,47 0,36 0,29 0,23 0,19 0,15 0,13 0,11 0,09 0,08
0,88 0,082 frei 8,22 5,81 4,27 3,27 2,58 2,09 1,73 1,45 1,24 1,07 0,93 0,82 0,72 0,65 0,58 0,52
L/150 8,22 5,81 4,27 2,90 2,04 1,48 1,12 0,86 0,68 0,54 0,44 0,36 0,30 0,25 0,22 0,19
L/300 5,94 3,44 2,16 1,45 1,02 0,74 0,56 0,43 0,34 0,27 0,22 0,18 0,15 0,13 0,11 0,09
1,00 0,093 frei 10,02 6,99 5,13 3,93 3,11 2,52 2,08 1,75 1,49 1,28 1,12 0,98 0,87 0,78 0,70 0,63
L/150 10,02 6,99 4,95 3,32 2,33 1,70 1,28 0,98 0,77 0,62 0,50 0,41 0,35 0,29 0,25 0,21
L/300 6,79 3,93 2,47 1,66 1,16 0,85 0,64 0,49 0,39 0,31 0,25 0,21 0,17 0,15 0,12 0,11

Erläuterungen: Die Angabe „frei“ bei der Durchbiegung steht für die Tragfähigkeitsgrenze ohne Einschränkung der Durchbiegung. Die Tabellenwerte enthalten bereits alle Teilsicherheitsbeiwerte γM und γF und sind daher mit den charakteristischen Einwirkungen zu vergleichen. Bei Dächern ist das Eigengewicht des Profils den Einwirkungen hinzuzurechnen. Die Tabellen dienen der Vorbemessung und ersetzen keine objektbezogene statische Berechnung.

Beschichtung: Aluzink
Beschichtungsstärke: 185 g/m²
Deckbreite je Tafel: 924 mm
Lagerlängen: 1,50 m, 2,50 m, 3,00 m
Material: Stahl
Materialstärke: 0,45
Profil: M 20/154
Qualität: 1. Wahl
Verwendung: Dach
Antitropfvlies: ohne Antikondensvlies
Farbe: aluzink (aluzink)

Trapezblech M 20/154

Angaben zur Produktsicherheit:

Hersteller:
Münker Metallprofile GmbH
Gewerbeparkstraße 19
51580 Reichshof

Email: info@muenker.com

Achtung: Trapezbleche haben scharfe Kanten. Schnittgefahr.
