M 20KD/210 Dachblech
0,63 mm (bis 0,80 m Spannweite) | anthrazitgrau (MÜC 7016) | Ohne Antikondensvlies
| m² | Preis pro m² |
|---|---|
| Ab 301 m² |
10,64 €*
|
| Ab 151 m² |
11,62 €*
|
| Ab 51 m² |
15,43 €*
|
| Ab 25 m² |
18,88 €*
|
Abholbereit in 1-2 Wochen
Geliefert innerhalb 3-4 Wochen
Wird geladen...
Fragen? - direkt anrufen: 02265 / 9986 600

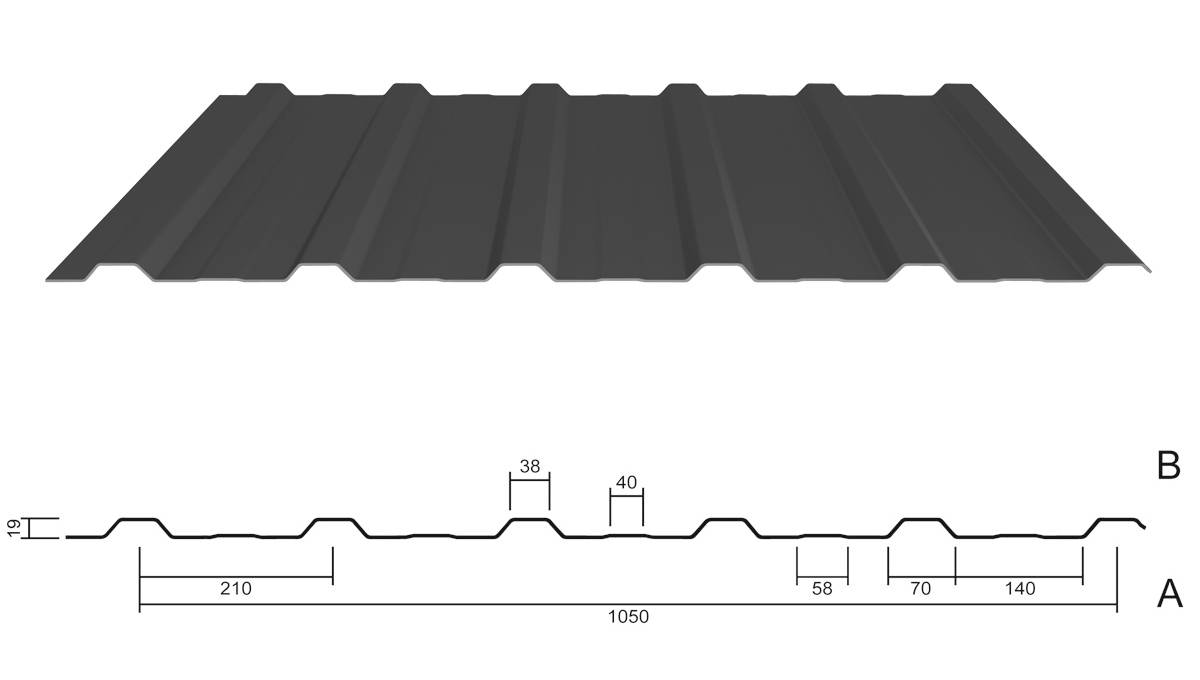

Trapezblech M 20KD/210 ab 0,63 mm
Das Stahltrapezprofil M 20KD/210 in den Blechdicken 0,63 und 0,75 mm eignet sich als Dachprofil bei geringen Abständen der Unterkonstruktion oder vollflächiger Auflage. Angaben zur Profilhöhe, Sickenbreite und zu der Deckbreite finden Sie in der detaillierten Produktzeichnung zum Trapezblech M 20KD/210. Das Verlegen sollte mit Hilfe von lastverteilenden Holzbohlen erfolgen. Sie dienen der flächigen Lastübertragung und schützen die Trapezbleche vor Beschädigungen während der Montage. Mehr Beratung? Mehr Service? Rufen Sie direkt an.
Technische Merkmale
- Grundmaterial: Stahlkern, beidseitig verzinkt
- Beschichtung: Polyesterbeschichtung
- Farbe A-Seite: 10 µm - MÜC 9002 Grauweiß/RSL (Innen)
- Farbe B-Seite: 25 µm - MÜC 6020 Chromoxidgrün, MÜC 7016 Anthrazitgrau, MÜC 8012 Rotbraun, MÜC 9002 Grauweiß (Außen)
- Materialstärke: 0,63 mm oder 0,75 mm
- Deckbreite je Tafel: 1.050 mm
- Gewicht: ca. 5,85 kg/m² (0,63 mm) I ca. 6,95 kg/m² (0,75 mm)
- Verwendung: Dach
Trapezblech mit farbiger Polyesterlack-Beschichtung
Der Stahlkern des Trapezprofiles ist durch einen metallischen Überzug aus einer Aluminium-Zink-Legierung, einem Zinkmagnesiumüberzug oder durch Zink geschütz. Die leicht glänzende polyesterbeschichtete Oberfläche ist glatt. Alle bei uns bezeichneten MÜC-Farben unterliegen strengen Herstellerkontrollen. Sie stellen die bestmögliche Darstellung der RAL-CLASSIC-Farben dar. Aufgrund unterschiedlicher Herstellungsverfahren sowie Glanzunterschieden sind visuell geringfügige Farbabweichungen Stand der Technik und hinzunehmen. Verbindliche Farben sind nur nach schriftlichen Mustervereinbarungen möglich.
Passende Materialstärke für Ihre Unterkonstuktion:
Die Materialstärke des Trapezprofils ist abhängig von dem Abstand der Trägerlattung und der Schneelast. Die nachfolgende Tabelle zeigt beispielhaft die maximalen Abstände der Unterkonstruktion bei einer Schneelast von 100 kg/m².
Abstand der Auflagepunkte bei 0,63 mm Materialstärke:
| Schneelast | Stützweite |
|---|---|
| bis 100 kg | 0,75 Meter |
Abstand der Auflagepunkte bei 0,75 mm Materialstärke:
| Schneelast | Stützweite |
|---|---|
| bis 100 kg | 1,00 Meter |
Wenn das Dach ohne lastverteilende Mittel begehbar sein soll, empfehlen wir mindestens die Materialstärke 0,63 mm einzusetzen. Hierbei handelt es sich um eine Empfehlung. Dies ersetzt keine statische Berechnungen/Nachweis. Die Belastungstabelle finden Sie unter "Downloads".
Antikondensvlies: Ja oder Nein?
Das Antikondensvlies saugt das entstehende Kondenswasser auf, sodass es nicht abtropfen kann. Ob ein Antikondensvlies notwendig ist, ist abhängig von dem Bauvorhaben. Weitere Informationen zu diesem Thema finden Sie hier
Ermittlung der benötigten Stückzahl
Benötigte Stückzahl = Gesamte Verlegebreite : 1,050 m + aufrunden auf die nächste volle Tafel
Beispiel: Deckbreite: 8 m : 1,050 m = 8,40 = 9 Tafeln
| Bezeichnung | Verwendung |
|---|---|

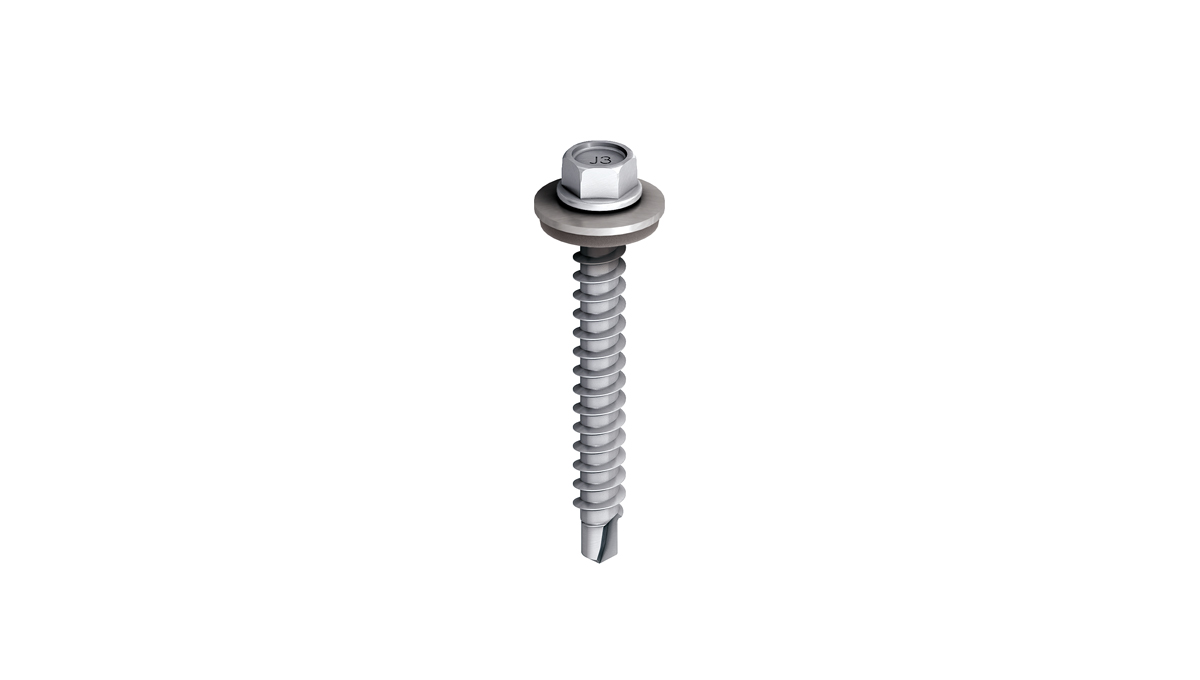

| Bohrschraube 6.5 x 65 für Holz | 4 Stück pro m² |
| Kalotte für M 20KD/210 | 4 Stück pro m² |
| Bohrschraube 4.5 x 22 | Längsstoß alle 50 cm |
Belastungstabelle M 20KD/210 (Negativlage) anzeigen – zulässige Belastungen nach DIN 18807
Die folgenden Tabellen geben die zulässigen Belastungen für das Trapezprofil M 20KD/210 in Negativlage nach DIN 18807 an (Stand 04/2013). Sie gelten für die Blechdicken 0,63, 0,75 und 0,88 mm, für Stützweiten von 1,00 bis 2,00 m sowie für Einfeld-, Zweifeld- und Dreifeldträger.
Die Belastungswerte im grauen Rasterfeld gelten nur für Wand- und nichttragende Dachprofile.
Ablesebeispiel: Zweifeldträger, Blechdicke 0,75 mm, 1,50 m Stützweite, Zwischenauflage > 60 mm, Durchbiegungsbegrenzung L/150 = 1,40 kN/m².
Einfeldträger (Endauflagerbreite a > 40 mm)
| Blechdicke tN [mm] | Eigengewicht g [kN/m²] | Durchbiegung zul. f | 1,00 m | 1,10 m | 1,15 m | 1,20 m | 1,25 m | 1,30 m | 1,35 m | 1,40 m | 1,45 m | 1,50 m | 1,55 m | 1,60 m | 1,65 m | 1,70 m | 1,75 m | 1,80 m | 1,85 m | 1,90 m | 1,95 m | 2,00 m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,63 | 0,056 | frei | 3,12 | 2,58 | 2,36 | 2,16 | 2,00 | 1,84 | 1,71 | 1,59 | 1,48 | 1,39 | 1,30 | 1,22 | 1,15 | 1,08 | 1,02 | 0,96 | 0,91 | 0,86 | 0,82 | 0,78 |
| L/150 | 3,12 | 2,58 | 2,36 | 2,16 | 2,00 | 1,84 | 1,71 | 1,58 | 1,42 | 1,28 | 1,16 | 1,06 | 0,96 | 0,88 | 0,81 | 0,74 | 0,68 | 0,63 | 0,58 | 0,54 | ||
| L/300 | 3,12 | 2,44 | 2,13 | 1,88 | 1,66 | 1,48 | 1,32 | 1,18 | 1,06 | 0,96 | 0,87 | 0,79 | 0,72 | 0,66 | 0,60 | 0,56 | 0,51 | 0,47 | 0,44 | 0,41 | ||
| L/500 | 2,16 | 1,62 | 1,42 | 1,25 | 1,11 | 0,96 | 0,88 | 0,79 | 0,71 | 0,64 | 0,58 | 0,53 | 0,48 | 0,44 | 0,40 | 0,37 | 0,34 | 0,32 | 0,29 | 0,27 | ||
| 0,75 | 0,067 | frei | 4,28 | 3,53 | 3,23 | 2,97 | 2,74 | 2,53 | 2,35 | 2,18 | 2,03 | 1,90 | 1,78 | 1,67 | 1,57 | 1,48 | 1,40 | 1,32 | 1,25 | 1,18 | 1,12 | 1,07 |
| L/150 | 4,28 | 3,53 | 3,23 | 2,97 | 2,66 | 2,37 | 2,12 | 1,90 | 1,71 | 1,54 | 1,40 | 1,27 | 1,16 | 1,06 | 0,97 | 0,89 | 0,82 | 0,76 | 0,70 | 0,65 | ||
| L/300 | 3,90 | 2,93 | 2,57 | 2,26 | 2,00 | 1,78 | 1,59 | 1,42 | 1,28 | 1,16 | 1,05 | 0,95 | 0,87 | 0,79 | 0,73 | 0,67 | 0,62 | 0,57 | 0,53 | 0,49 | ||
| L/500 | 2,60 | 1,95 | 1,71 | 1,51 | 1,33 | 1,18 | 1,06 | 0,95 | 0,85 | 0,77 | 0,70 | 0,64 | 0,58 | 0,53 | 0,49 | 0,45 | 0,41 | 0,38 | 0,35 | 0,33 | ||
| 0,88 | 0,079 | frei | 5,53 | 4,57 | 4,18 | 3,84 | 3,54 | 3,27 | 3,03 | 2,82 | 2,63 | 2,46 | 2,30 | 2,16 | 2,03 | 1,91 | 1,80 | 1,71 | 1,61 | 1,53 | 1,45 | 1,38 |
| L/150 | 5,53 | 4,57 | 4,05 | 3,57 | 3,15 | 2,80 | 2,50 | 2,25 | 2,02 | 1,83 | 1,65 | 1,50 | 1,37 | 1,25 | 1,15 | 1,06 | 0,97 | 0,90 | 0,83 | 0,77 | ||
| L/300 | 4,62 | 3,47 | 3,04 | 2,67 | 2,37 | 2,10 | 1,88 | 1,68 | 1,52 | 1,37 | 1,24 | 1,13 | 1,03 | 0,94 | 0,86 | 0,79 | 0,73 | 0,67 | 0,62 | 0,58 | ||
| L/500 | 3,08 | 2,31 | 2,03 | 1,78 | 1,58 | 1,40 | 1,25 | 1,12 | 1,01 | 0,91 | 0,83 | 0,75 | 0,69 | 0,63 | 0,57 | 0,53 | 0,49 | 0,45 | 0,42 | 0,39 |
Zweifeldträger (Endauflagerbreite a > 40 mm, Zwischenauflagerbreite b > 60 mm)
| Blechdicke tN [mm] | Eigengewicht g [kN/m²] | Durchbiegung zul. f | 1,00 m | 1,10 m | 1,15 m | 1,20 m | 1,25 m | 1,30 m | 1,35 m | 1,40 m | 1,45 m | 1,50 m | 1,55 m | 1,60 m | 1,65 m | 1,70 m | 1,75 m | 1,80 m | 1,85 m | 1,90 m | 1,95 m | 2,00 m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,63 | 0,056 | frei | 1,56 | 1,41 | 1,35 | 1,30 | 1,25 | 1,20 | 1,15 | 1,11 | 1,07 | 1,04 | 1,00 | 0,97 | 0,94 | 0,92 | 0,89 | 0,86 | 0,84 | 0,82 | 0,80 | 0,78 |
| L/150 | 1,56 | 1,41 | 1,35 | 1,30 | 1,25 | 1,20 | 1,15 | 1,11 | 1,07 | 1,04 | 1,00 | 0,97 | 0,94 | 0,92 | 0,89 | 0,86 | 0,84 | 0,82 | 0,80 | 0,78 | ||
| L/300 | 1,56 | 1,41 | 1,35 | 1,30 | 1,25 | 1,20 | 1,15 | 1,11 | 1,07 | 1,04 | 1,00 | 0,97 | 0,94 | 0,92 | 0,89 | 0,86 | 0,84 | 0,82 | 0,80 | 0,78 | ||
| L/500 | 1,56 | 1,41 | 1,35 | 1,30 | 1,25 | 1,20 | 1,15 | 1,11 | 1,07 | 1,04 | 1,00 | 0,97 | 0,94 | 0,92 | 0,89 | 0,86 | 0,82 | 0,76 | 0,70 | 0,65 | ||
| 0,75 | 0,067 | frei | 2,10 | 1,91 | 1,83 | 1,75 | 1,68 | 1,61 | 1,56 | 1,50 | 1,45 | 1,40 | 1,35 | 1,31 | 1,27 | 1,23 | 1,20 | 1,17 | 1,13 | 1,10 | 1,08 | 1,05 |
| L/150 | 2,10 | 1,91 | 1,83 | 1,75 | 1,68 | 1,61 | 1,56 | 1,50 | 1,45 | 1,40 | 1,35 | 1,31 | 1,27 | 1,23 | 1,20 | 1,17 | 1,13 | 1,10 | 1,08 | 1,05 | ||
| L/300 | 2,10 | 1,91 | 1,83 | 1,75 | 1,68 | 1,61 | 1,56 | 1,50 | 1,45 | 1,40 | 1,35 | 1,31 | 1,27 | 1,23 | 1,20 | 1,17 | 1,13 | 1,10 | 1,08 | 1,05 | ||
| L/500 | 2,10 | 1,91 | 1,83 | 1,75 | 1,68 | 1,61 | 1,56 | 1,50 | 1,45 | 1,40 | 1,35 | 1,31 | 1,27 | 1,23 | 1,17 | 1,07 | 0,99 | 0,91 | 0,85 | 0,78 | ||
| 0,88 | 0,079 | frei | 2,60 | 2,36 | 2,26 | 2,17 | 2,08 | 2,00 | 1,93 | 1,86 | 1,79 | 1,73 | 1,68 | 1,62 | 1,58 | 1,53 | 1,49 | 1,44 | 1,40 | 1,37 | 1,33 | 1,30 |
| L/150 | 2,60 | 2,36 | 2,26 | 2,17 | 2,08 | 2,00 | 1,93 | 1,86 | 1,79 | 1,73 | 1,68 | 1,62 | 1,58 | 1,53 | 1,49 | 1,44 | 1,40 | 1,37 | 1,33 | 1,30 | ||
| L/300 | 2,60 | 2,36 | 2,26 | 2,17 | 2,08 | 2,00 | 1,93 | 1,86 | 1,79 | 1,73 | 1,68 | 1,62 | 1,58 | 1,53 | 1,49 | 1,44 | 1,40 | 1,37 | 1,33 | 1,30 | ||
| L/500 | 2,60 | 2,36 | 2,26 | 2,17 | 2,08 | 2,00 | 1,93 | 1,86 | 1,79 | 1,73 | 1,68 | 1,62 | 1,58 | 1,51 | 1,38 | 1,27 | 1,17 | 1,08 | 1,00 | 0,93 |
Dreifeldträger (Endauflagerbreite a > 40 mm, Zwischenauflagerbreite b > 60 mm)
| Blechdicke tN [mm] | Eigengewicht g [kN/m²] | Durchbiegung zul. f | 1,00 m | 1,10 m | 1,15 m | 1,20 m | 1,25 m | 1,30 m | 1,35 m | 1,40 m | 1,45 m | 1,50 m | 1,55 m | 1,60 m | 1,65 m | 1,70 m | 1,75 m | 1,80 m | 1,85 m | 1,90 m | 1,95 m | 2,00 m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,63 | 0,056 | frei | 1,77 | 1,61 | 1,54 | 1,47 | 1,41 | 1,36 | 1,31 | 1,26 | 1,22 | 1,18 | 1,14 | 1,11 | 1,07 | 1,04 | 1,01 | 0,98 | 0,96 | 0,93 | 0,91 | 0,88 |
| L/150 | 1,77 | 1,61 | 1,54 | 1,47 | 1,41 | 1,36 | 1,31 | 1,26 | 1,22 | 1,18 | 1,14 | 1,11 | 1,07 | 1,04 | 1,01 | 0,98 | 0,96 | 0,93 | 0,91 | 0,88 | ||
| L/300 | 1,77 | 1,61 | 1,54 | 1,47 | 1,41 | 1,36 | 1,31 | 1,26 | 1,22 | 1,18 | 1,14 | 1,11 | 1,07 | 1,04 | 1,01 | 0,98 | 0,96 | 0,89 | 0,83 | 0,77 | ||
| L/500 | 1,77 | 1,61 | 1,54 | 1,47 | 1,41 | 1,36 | 1,31 | 1,26 | 1,22 | 1,18 | 1,10 | 1,00 | 0,91 | 0,83 | 0,76 | 0,70 | 0,64 | 0,59 | 0,55 | 0,51 | ||
| 0,75 | 0,067 | frei | 2,39 | 2,17 | 2,07 | 1,99 | 1,91 | 1,84 | 1,77 | 1,70 | 1,65 | 1,59 | 1,54 | 1,49 | 1,45 | 1,40 | 1,36 | 1,33 | 1,29 | 1,26 | 1,22 | 1,19 |
| L/150 | 2,39 | 2,17 | 2,07 | 1,99 | 1,91 | 1,84 | 1,77 | 1,70 | 1,65 | 1,59 | 1,54 | 1,49 | 1,45 | 1,40 | 1,36 | 1,33 | 1,29 | 1,26 | 1,22 | 1,19 | ||
| L/300 | 2,39 | 2,17 | 2,07 | 1,99 | 1,91 | 1,84 | 1,77 | 1,70 | 1,65 | 1,59 | 1,54 | 1,49 | 1,45 | 1,40 | 1,36 | 1,26 | 1,16 | 1,07 | 0,99 | 0,92 | ||
| L/500 | 2,39 | 2,17 | 2,07 | 1,99 | 1,91 | 1,84 | 1,77 | 1,70 | 1,61 | 1,46 | 1,32 | 1,20 | 1,09 | 1,00 | 0,92 | 0,84 | 0,78 | 0,72 | 0,66 | 0,61 | ||
| 0,88 | 0,079 | frei | 2,95 | 2,68 | 2,57 | 2,46 | 2,36 | 2,27 | 2,19 | 2,11 | 2,04 | 1,97 | 1,91 | 1,85 | 1,79 | 1,74 | 1,69 | 1,64 | 1,60 | 1,55 | 1,51 | 1,48 |
| L/150 | 2,95 | 2,68 | 2,57 | 2,46 | 2,36 | 2,27 | 2,19 | 2,11 | 2,04 | 1,97 | 1,91 | 1,85 | 1,79 | 1,74 | 1,69 | 1,64 | 1,60 | 1,55 | 1,51 | 1,45 | ||
| L/300 | 2,95 | 2,68 | 2,57 | 2,46 | 2,36 | 2,27 | 2,19 | 2,11 | 2,04 | 1,97 | 1,91 | 1,85 | 1,79 | 1,74 | 1,69 | 1,50 | 1,38 | 1,27 | 1,18 | 1,09 | ||
| L/500 | 2,95 | 2,68 | 2,57 | 2,46 | 2,36 | 2,27 | 2,19 | 2,11 | 1,91 | 1,72 | 1,56 | 1,42 | 1,29 | 1,18 | 1,09 | 1,00 | 0,92 | 0,85 | 0,78 | 0,73 |
Erläuterungen: Zeile „frei“ = zulässige Belastung ohne Durchbiegungsbeschränkung, Zeile „L/150“ = zulässige Belastung bei einer Durchbiegung von f ≤ L/150, Zeile „L/300“ = zulässige Belastung bei einer Durchbiegung von f ≤ L/300, Zeile „L/500“ = zulässige Belastung bei einer Durchbiegung von f ≤ L/500. Lgr. = Grenzstützweite, bis zu der das Trapezprofil als tragendes Bauelement von Dach- und Deckensystemen verwendet werden darf. Die oben stehenden statischen Werte der Belastungstabelle sind rechnerisch ermittelt unter Zugrundelegung einer Spannung von 1200 daN/cm².
| Berechnungsbreite: | 1.140 mm |
|---|---|
| Beschichtung: | Polyester |
| Beschichtungsstärke: | 25 µm |
| Deckbreite je Tafel: | 1.050 mm |
| Gewicht: | 5,85 kg/m², 6,95 kg/ m² |
| Längen: | zwischen 2,00 und 8,00 Meter frei wählbar |
| Material: | Stahl verzinkt |
| Profil: | M 20KD/210 |
| Qualität: | 1. Wahl |
| Stahlstärke: | 0,63 mm, 0,75 mm |
| Verwendung: | Dach |
| Antitropfvlies: | ohne Antikondensvlies |
| Farbe: | anthrazitgrau (MÜC 7016), grauweiß (MÜC 9002), moosgrün (MÜC 6005), rotbraun (MÜC 8012) |
Profilhöhe: ≤ 30 mm
Verwendung: Dach Hochsicke
Längsstoßverschraubung
Anwendung: Kantteil +
Maße: 185/185
Winkel: 160°, Länge: 2,50 m
Für Profile M 18/76, M 20/210,
M 20KD/210, Länge: 2,50 m
Für Profile M 20/210 +
M 20KD/210, Länge: 2,50 m
Für Profilhöhe < 30 mm
Winkel: 100°, Länge: 2,50 m
Winkel: 100°, Länge: 2,50 m
Maße: 15/135/135/15
Länge: 2,50 m, IW: 100°
Für Profil M 20/210 +
M 20KD/210, Länge: 2,50 m
Trapezblech M 20KD/210
Angaben zur Produktsicherheit:
Hersteller:
Münker Metallprofile GmbH
Gewerbeparkstraße 19
51580 Reichshof
Email: info@muenker.com
Achtung: Trapezbleche haben scharfe Kanten. Schnittgefahr.
