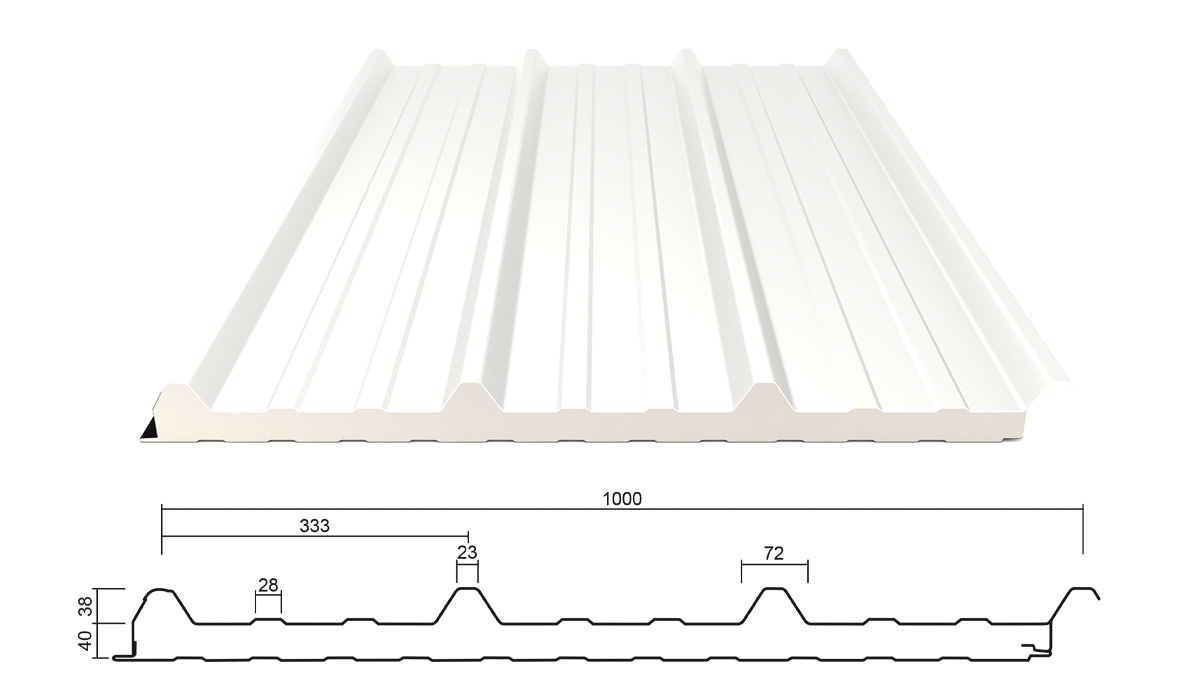

Münker Sandwich Dach
Die richtigen Platten für Ihr Projekt
Anwendungsbereiche
MDP Münker Sandwich Dachplatten sind aufgrund ihrer Leichtigkeit, der hohen Tragfähigkeit und dem optimalen Wärmeschutz durch den modernen PIR Dämmschaum die perfekte Wahl für wirtschaftliche Dacheindeckungen mit Wärmeisolierung. Des Weiteren dienen Sie als isolierte Trapezbleche ohne Kondenswasserbildung und mit Lärmdämmungseffekt.
Voraussetzungen für den Einsatz von Sandwichplatten
Je nach Materialstärke und Dämmkern, sowie der Standortabhängigen Schneelast können Spannweiten bis zu 6 m erreicht werden. Die Mindestdachneigung für den Einsatz von Sandwich Dachplatten beträgt 5° ohne Ausbildung von Querstößen.
Beschichtungssysteme:
Metallische Überzüge
Die Stahldeckschalen haben je nach Zulassung und Anwendung Mindeststahlguten von S280GD / S320GD / S350GD + einen metallischen Überzug, gemäß DIN EN 10346. Die Nennblechdicken können, passend zu unterschiedlichen Anforderungen zwischen 0,40 mm und 0,75 mm variieren.
Materialstärken:
Standardmaterialstärke außen: 0,50 mm, trapezprofiliert
Standardmaterialstärke innen: 0,40 mm, gesickt
Weitere Materialstärken sind auf Anfrage erhältlich.
Äußere Deckschicht: Polyester – 25 µm
Standardbeschichtung für Dach- und Fassadenprodukte oder Innenräume mit besonderen Ansprüchen an den Korrosionsschutz. Die Polyesterbeschichtung verfügt über eine große Auswahl an Standardfarbtönen in den Blechstärken 0,50 mm, 0,63 mm und 0,75 mm für die am häufigsten verwendeten Produkte von Dach- und Fassadenverkleidungen. Diese Beschichtung entspricht der Korrosionsbeständigkeitskategorie RC3.
Innere Deckschicht: Dünnbeschichtung DU
Standardbeschichtung für geschlossene Innenräume mit normalem Raumklima und normaler Luftfeuchtigkeit ohne besondere korrosive Beanspruchung. Die wirtschaftliche Beschichtung für Tragschalen-, Kassettenprofile und Sandwichelemente.
Weitere Beschichtungssysteme sind auf Anfrage möglich.
Dämmkern:
Die Münker Sandwich Dachplatten sind mit einem PIR-Hochleistungsdämmstoff ausgestattet.
Der PIR-Dammstoff ist ein optimierter Polyurethan(PUR)-Hartschaum. Dieser verfügt über eine besonders hohe Stabilität und eignet sich daher sehr gut für Dämmelemente, an die hohe statische Anforderungen gestellt werden. Auf Grund seiner besonderen Struktur zeichnet sich der PIR-Dammstoff durch hervorragende Dämmeigenschaften aus. Des Weiteren übersteht PIR, im Vergleich zum PUR, auch dauerhaft Temperaturen bis zu 200°C und kurzfristig bis 250°C und überzeugt aus diesem Grund auch im Brandfall mit besserem Feuerwiderstand. Die niedrige Rauchentwicklungsrate ermöglicht bestmögliche Klassifizierungen im Brandverhalten (B-s2, d0).
Passendes Befestigungsmaterial:
| Kerndicke | Bohrschraube Holz-UK |
|---|---|
| 40 mm | Bohrschraube 6,5 x 125 |
| 60 mm | Bohrschraube 6,5 x 150 |
| 80 mm | Bohrschraube 6,5 x 175 |
| 100 mm | Bohrschraube 6,5 x 200 |
| 120 mm | Bohrschraube 6,5 x 225 |
| 140 mm | Bohrschraube 6,5 x 225 |

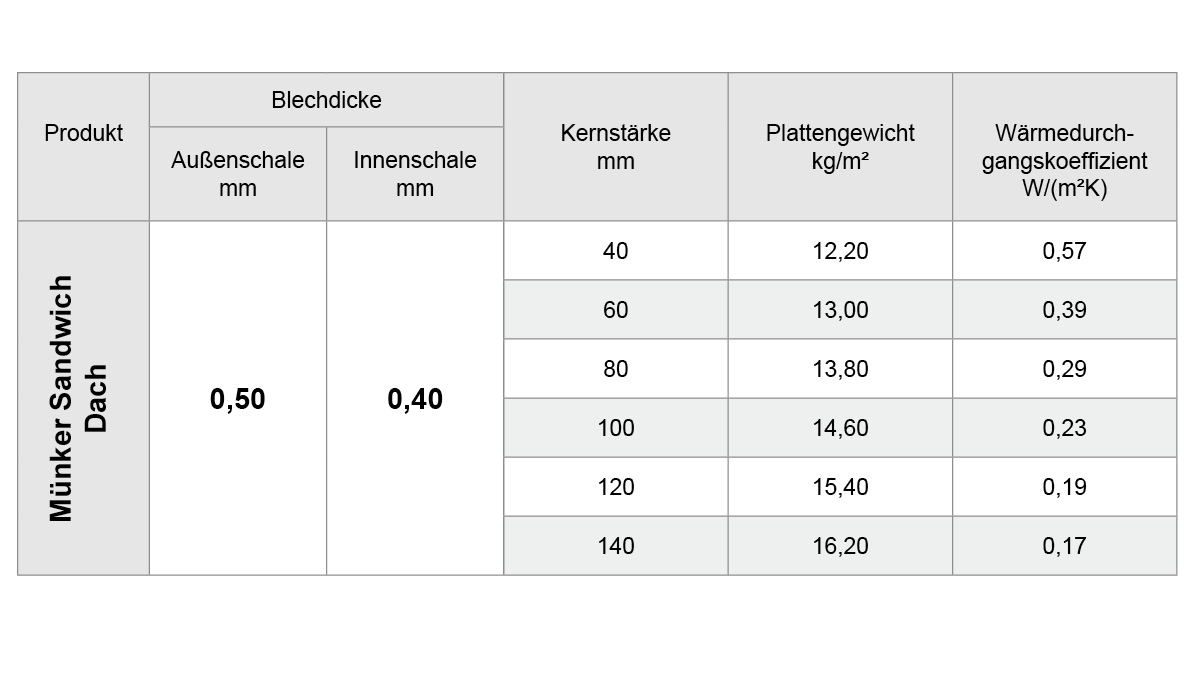

Auswahl des richtigen Dämmkerns nach EnEV:
| Bauteile/Systeme | Referenzwert (Maßeinheit) | |
| Raum-Soll- temperaturen im Heizfall |
Raum-Soll- temperaturen im Heizfall |
|
| ≥ 19 °C | von 12 bis < 19 °C | |
| Wand | U= 0,28 W/(m²K) = Münker Sandwich Wand 100 mm Kern |
U=0,35 W/(m²K) = Münker Sandwich Wand 80 mm Kern |
| Dach | U= 0,2 W/(m²K) = Münker Sandwich Dach/Wand 120 mm Kern |
U=0,35 W/(m²K) = Münker Sandwich Dach/Wand 80 mm Kern |
Der Wärmedurchgangskoeffizient (U-Wert) ist ein wichtiger Bestandteil für die Nachweise nach der Energieeinsparverordnung (EnEV). In der Bauphysik ist er ein Maß für den Wärmestromdurchgang durch eine oder mehrere Materialschichten, wenn auf beiden Seiten unterschiedliche Temperaturen herrschen. Die Einheit des U-Wertes (W/m²K) definiert die Energiemenge pro Zeiteinheit, die durch eine Fläche von einem Quadratmeter fließt, wenn sich auf beiden Seiten die Lufttemperatur um ein Kelvin unterscheidet. Grundsätzlich gilt: je höher der Wärmedurchgangskoeffizient, desto schlechter ist die Wärmedämmeigenschaft eines Bauteils.

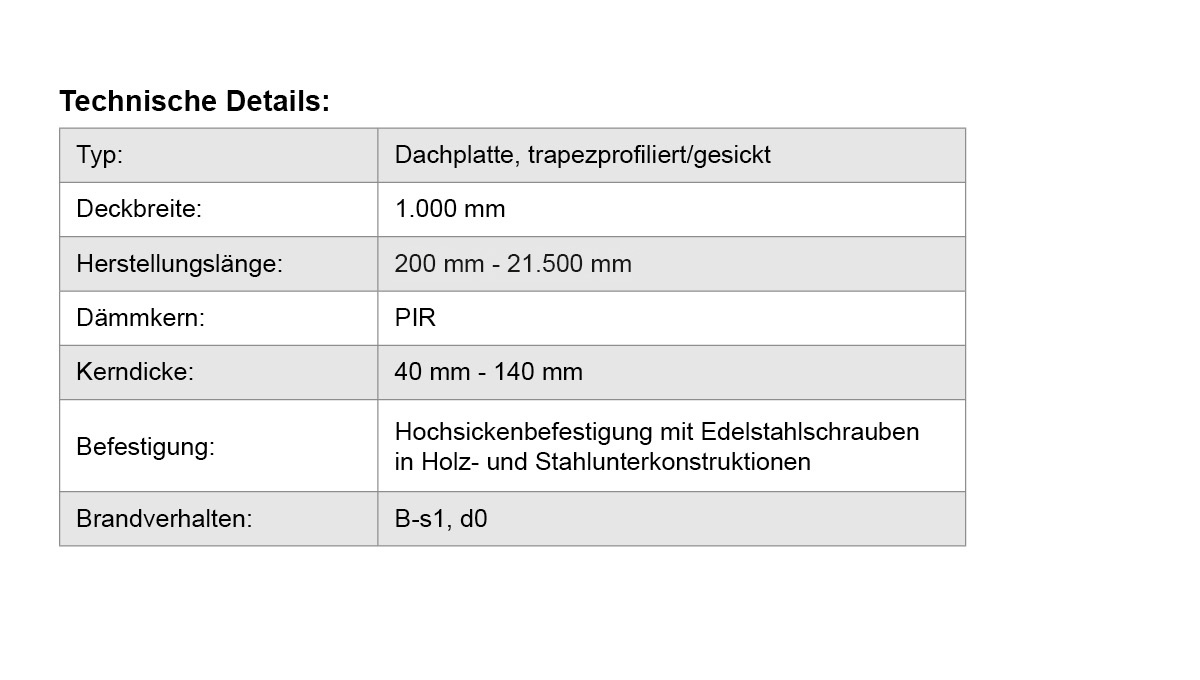

| Außendeckschale: | 0,50 mm |
|---|---|
| Berechnungsbreite: | 1.000 mm |
| Deckbreite je Tafel: | 1.000 mm |
| Innendeckschale: | 0,40 mm |
| Kerndicke: | 40 mm, 60 mm, 80 mm, 100 mm, 120 mm, 140 mm |
| Qualität: | 1. Wahl |
ONDATHERM 1001TS
Angaben zur Produktsicherheit:
Hersteller:
ArcelorMittal Construction Deutschland GmbH
Münchener Strasse 2
DE-06796 Sandersdorf-Brehna
Email: construction.germany@arcelormittal.com
Achtung: Sandwichplatten haben scharfe Kanten. Schnittgefahr.
