Sandwich Wand sichtbare Befestigung

Preis auf Anfrage

inkl. MwSt. zzgl. Versandkosten

nach Produktionsmöglichkeit 3-4 Wochen

Farbe

Kerndicke:

Auswahl zurücksetzen
Stückzahl Länge in m Längen ergänzen/entfernen
Preis/m:
-
Gesamt:
0,00 m
Gesamtsumme:
inkl. MwSt. zzgl. Versandkosten
-
Fragen?  - direkt anrufen: 02265 / 9986 600 Münker Sandwich sichtbar Die Sandwich... mehr

Fragen?  - direkt anrufen: 02265 / 9986 600

Münker Sandwich sichtbar

Die Sandwich Wandplatte mit sichtbarer Verschraubung

Anwendungsbereiche

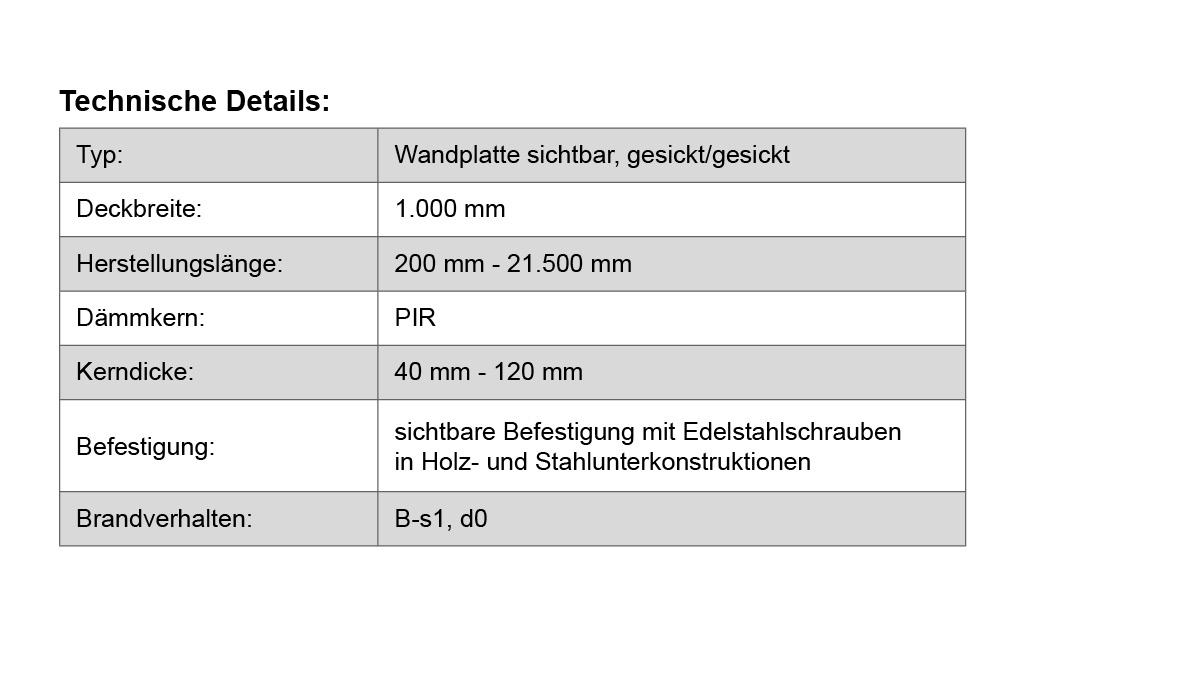

Münker Sandwich Wand sichtbar ist ein Wandsystem mit einer sichtbaren Befestigung. Die Befestigung erfolgt durch die Paneele hindurch als direkte Verschraubung, was für eine hohe Lastabtragung sorgt. Diese Platten eignen sich als wirtschaftliches Wandsystem mit ausgezeichneten Dämmeigenschaften  für den Einsatz im Hallen- und Industriebau.

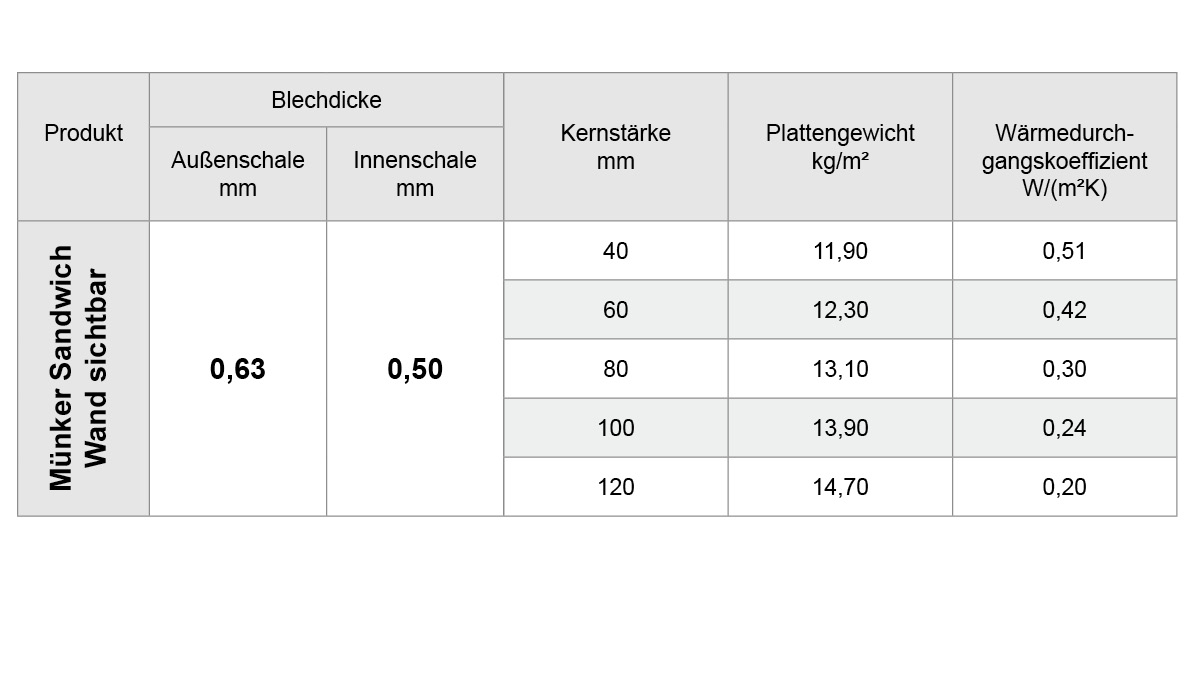

Eine Sandwich Wandplatte besteht aus einem Verbund zweier metallischer Deckschalen und einem Stützkern aus hochwärmedämmenden PIR-Schaum. Durch die Kombination der verschiedenen Materialien kann die Errichtung einer gedämmten Wand besonders schnell, einfach und flexibel ausgeführt werden. Gute Wärmedämmung machen diese Bauelemente auch für Bauherren außerhalb des Industriebau-Bereiches interessant. Kerndicken von 40 - 120 mm sind möglich.

Querschnitt der Sandwich Tafel sichtbare Befestigung

Beschichtungssysteme: Metallische Überzüge

Die Stahldeckschalen haben je nach Zulassung und Anwendung Mindeststahlguten von S280GD / S320GD / S350GD + einen metallischen Überzug, gemäß DIN EN 10346. Die Nennblechdicken können, passend zu unterschiedlichen Anforderungen zwischen 0,40 mm und 0,75 mm variieren.

Materialstärken:

Standardmaterialstärke außen: 0,63 mm, gesickt
Standardmaterialstärke innen: 0,50 mm, gesickt

Weitere Materialstärken sind auf Anfrage erhältlich.

Äußere Deckschicht: Polyester – 25µm

Standardbeschichtung für Fassadenprodukte oder Innenräume mit besonderen Ansprüchen an den Korrosionsschutz. Die Polyesterbeschichtung verfügt über eine große Auswahl an Standardfarbtönen in den Blechstärken 0,50 mm, 0,63 mm und 0,75 mm für die am häufigsten verwendeten Produkte von Dach- und Fassadenverkleidungen. Diese Beschichtung entspricht der Korrosionsbeständigkeitskategorie RC3.

Innere Deckschicht: Dünnbeschichtung DU

Standardbeschichtung für geschlossene Innenräume mit normalem Raumklima und normaler Luftfeuchtigkeit ohne besondere korrosive Beanspruchung. Die wirtschaftliche Beschichtung für Tragschalen-, Kassettenprofile und Sandwichelemente.

Weitere Beschichtungssysteme sind auf Anfrage möglich.

Dämmkern:

Die MWP-S Münker Sandwich Wandplatten sind mit einem PIR-Hochleistungsdämmstoff ausgestattet.

Der PIR-Dämmstoff ist ein optimierter Polyurethan (PUR)-Hartschaum. Dieser verfügt über eine besonders hohe Stabilität und eignet sich daher sehr gut für Dämmelemente, an die hohe statische Anforderungen gestellt werden. Auf Grund seiner besonderen Struktur zeichnet sich der PIR-Dammstoff durch hervorragende Dämmeigenschaften aus. Des Weiteren übersteht PIR, im Vergleich zum PUR, auch dauerhaft Temperaturen bis zu 200°C und kurzfristig bis 250°C und überzeugt aus diesem Grund auch im Brandfall mit besserem Feuerwiderstand. Die niedrige Rauchentwicklungsrate ermöglicht bestmögliche Klassifizierungen im Brandverhalten (B-s1, d0).

Ansicht Verschraubung Sandwichplatten mit sichtbarer Verschraubung

Passendes Befestigungsmaterial:

Kerndicke

Bohrschraube
Holz-UK

Bohrschraube
Stahl-UK

40 mm

6,0 x 99 mm

5,5 x 69 mm

60 mm

6,0 x 126 mm

5,5 x 92 mm

80 mm

6,0 x 142 mm

5,5 x 119 mm

100 mm

6,0 x 162 mm

5,5 x 135 mm

120 mm

6,0 x 185 mm

5,5 x 155 mm



Auswahl des richtigen Dämmkerns nach Energieeinsparverordnung (EnEV):

Bauteile/Systeme

Referenzwert (Maßeinheit)



Raum-Soll-
temperaturen im Heizfall

Raum-Soll-
temperaturen im Heizfall

≥ 19 °C

von 12 bis < 19 °C

Wand

U= 0,28 W/(m²K)
=
Münker Sandwich Wand 100 mm Kern

U=0,35 W/(m²K)
=
Münker Sandwich Wand
80 mm Kern

Dach

U= 0,2 W/(m²K)
=
Münker Sandwich Dach/Wand
120 mm Kern

U=0,35 W/(m²K)
=
Münker Sandwich Dach/Wand
80 mm Kern



Der Wärmedurchgangskoeffizient(U-Wert) ist ein wichtiger Bestandteil für die Nachweise nach der Energieeinsparverordnung (EnEV). In der Bauphysik ist er ein Maß für den Wärmestromdurchgang durch eine oder mehrere Materialschichten, wenn auf beiden Seiten unterschiedliche Temperaturen herrschen. Die Einheit des U-Wertes (W/m²K) definiert die Energiemenge pro Zeiteinheit, die durch eine Fläche von einem Quadratmeter fließt, wenn sich auf beiden Seiten die Lufttemperatur um ein Kelvin unterscheidet. Grundsätzlich gilt: je höher der Wärmedurchgangskoeffizient, desto schlechter ist die Wärmedämmeigenschaft eines Bauteils.

Weiterführende Links zu "Sandwich Wand sichtbare Befestigung"
Verfügbare Downloads:

Produktinformationen zu Sandwich Wand sichtbare Befestigung

Qualität : 1. Wahl
Profil : Sandwichwand - sichtbare Verschraubung
Farbe : MÜC 6005 Moosgrün, MÜC 9002 Grauweiß, MÜC 9006 Weißaluminium, MÜC 9010 Reinweiß
Kerndicke : 40 mm, 60 mm, 80 mm, 100 mm, 120 mm
Außendeckschale : 0,63 mm
Innendeckschale : 0,50 mm
Deckbreite je Tafel : 1.000 mm
%
