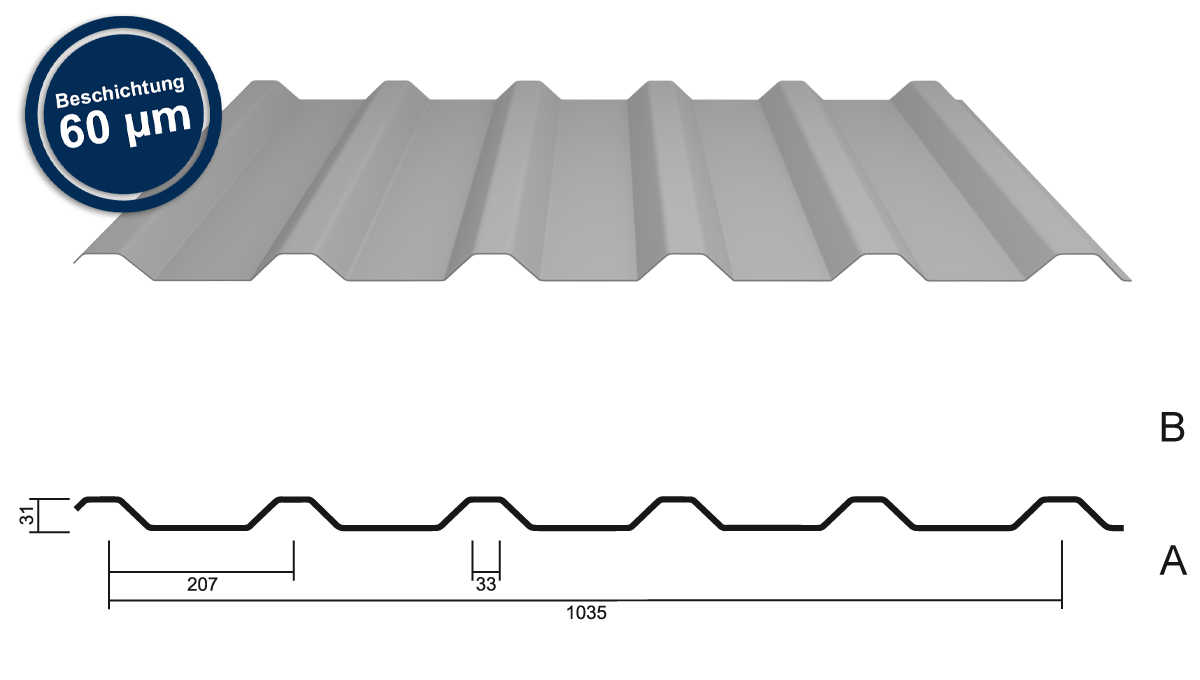

Münker Solarprofil M 35.1KD/207 in 0,75 mm

standfest. wirtschaftlich. nachhaltig

Technische Merkmale

• Grundmaterial: Stahlkern, beidseitig verzinkt
• Beschichtung: Polyesterbeschichtung
• Farbe A-Seite: 10 µm - MÜC 9002 Grauweiß/RSL (Innen)
• Farbe B-Seite: Aluzink, 60 µm - MÜC 7016 Anthrazitgrau, MÜC 8012 Rotbraun, MÜC 9006 Weißaluminium (Außen)
• Materialstärke: 0,75 mm
• Deckbreite je Tafel: 1.035 mm
• Gewicht: ca. 6,75 kg/m²
• Verwendung: Dach

Anwendungsbereich

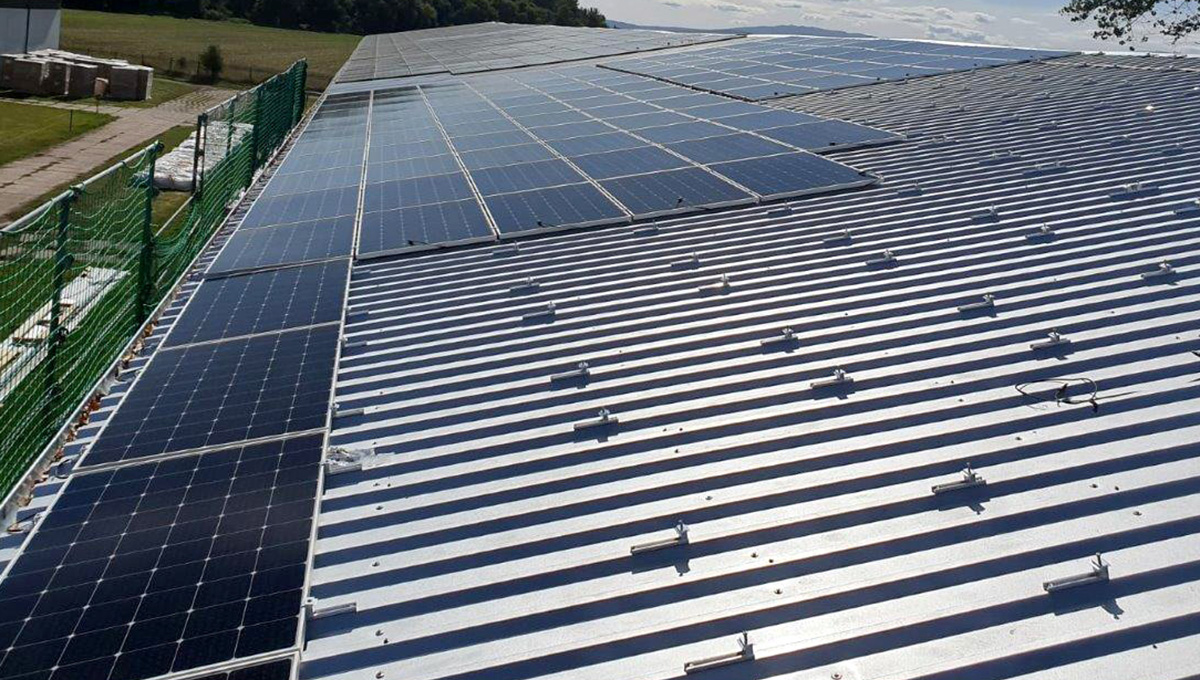

Photovoltaik gilt als die Energiequelle von morgen. Im Bereich der Photovoltaik-Dachanlagen bieten Trapezbleche die perfekte Voraussetzung als Unterkonstruktion für eine Montage von Solarmodulen.

Sie sind wirtschaftlich, nachhaltig, leicht zu montieren und durch ihre Geometrie äußerst belastungsfähig. Trapezprofile dienen also nicht nur allein einer Abdichtung der Dachkonstruktion im Zuge einer Dachsanierung, sondern bieten gleichzeitig der zukünftigen Energieversorgung durch Solaranlagen einen sicheren und stabilen Halt. Unabhängig von Sonnenschein im Sommer, Stürmen im Herbst oder Schneefall im Winter.

Materialstärke von Trapezblechen als Solar-UK

Gemäß der aktuellen Norm DIN 1090-4 sind Trapezbleche, die als Tragschale dienen sollen (Beispiel Photovoltaikunterkonstruktion), nur mit einer Materialstärke von mindestens 0,75 mm zugelassen. Abweichende Materialstärken wie z.B. 0,70 mm sind entsprechend nicht geeignet. Diese Vorgabe gilt auch unabhängig von der Höhe und der Geometrie eines Trapezbleches.

Hochwertige Beschichtungen für den langlebigen Anwendungsfall

Nach den Vorgaben des IFBS-Fachverbandes ist für die Montage von PV-Anlagen ein erhöhter Korrosionsschutz zu verwenden. Dies resultiert aus der höheren Belastung des Materials durch die Montage der PV-Anlage und der Dreckablagerung unter den Modulen aufgrund des geringen Selbstreinigungseffektes des Daches. Möchte man also eine bestimmte Farbbeschichtung einsetzen, so muss diese aus einer Mindestdicke von 45 µm bestehen. Wir setzen noch einen drauf und liefern unsere Profile mit einer höherwertigen 60 µm – Beschichtung, welche einen besonders hohen Schutz gegen Korrosion, Abrieb und Schrammen besitzt. Diese Beschichtung liefern wir ab Werk in den Farben RAL 7016 Anthrazitgrau, RAL 8012 Rotbraun, RAL 9006 Weißaluminium und Aluzink.

Als wirtschaftliche Alternative bieten wir die metallische Beschichtung Aluzink an. Der Stahlkern des Trapezprofils ist hier durch einen metallischen Überzug aus einer Aluminium-Zink-Legierung geschützt. Die Oberfläche ist silbrig und hat eine typische, der Beschichtung entsprechende mittlere Zinkblume. Die Aluzink-Beschichtung ist robust und langlebig bei hohem Korrosionsschutz auf Ober- und Unterseite des Trapezprofils.

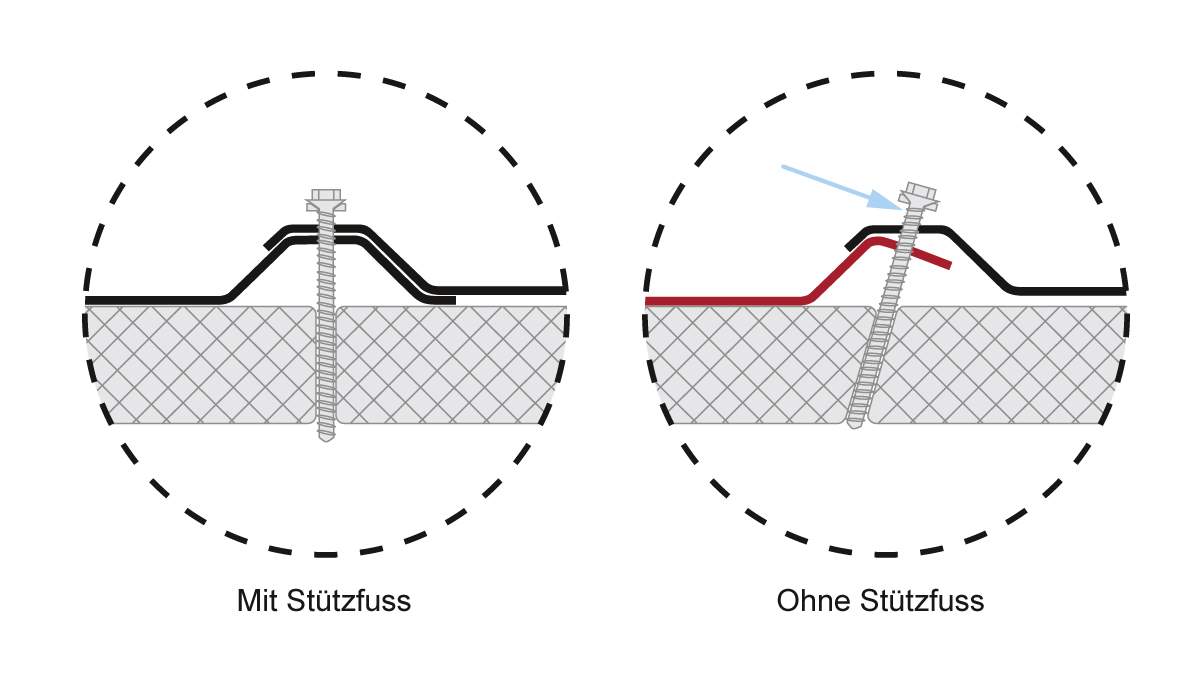

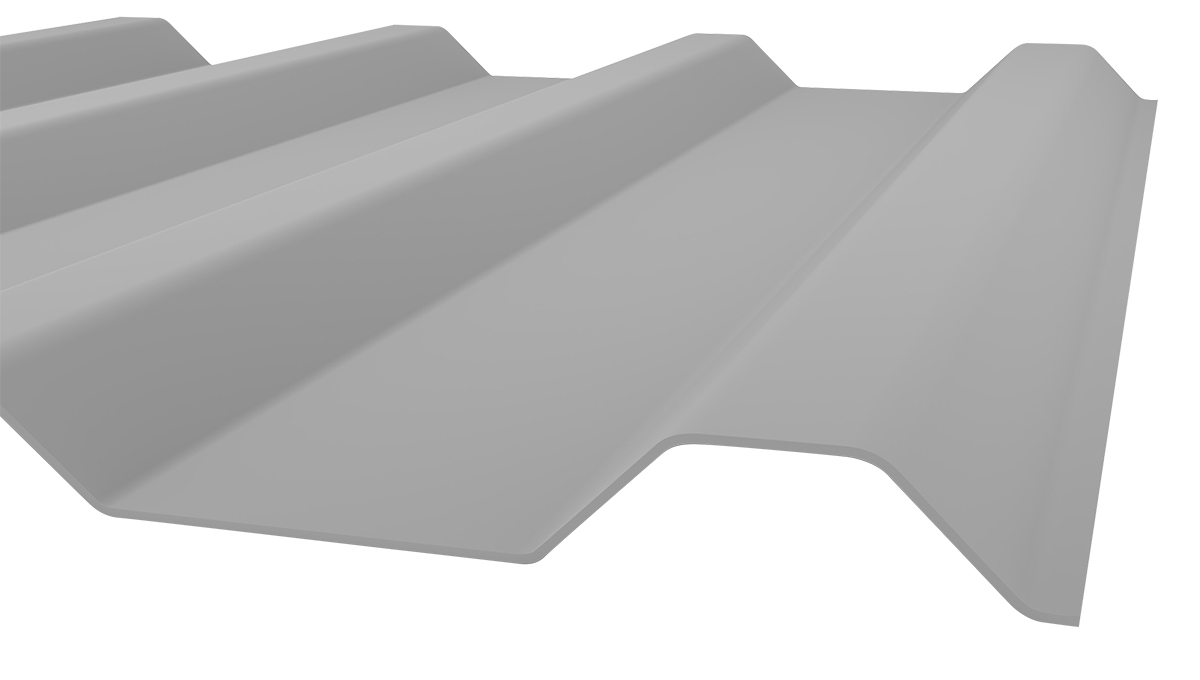

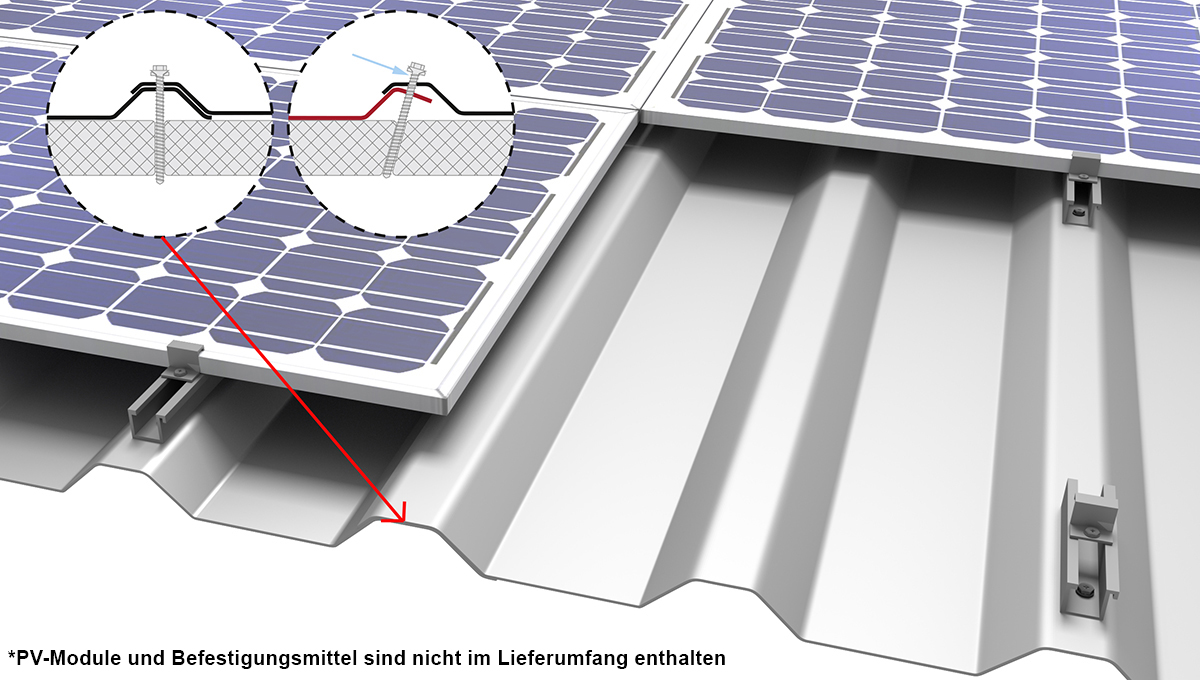

Montagefreundlich und garantiert dicht - Trapezbleche mit Stützfuß

Der Stützfuß beschreibt die Erweiterung eines Standard-Trapezbleches um einen Schenkel, der im Überlappungsbereich auf der Unterkonstruktion aufliegt und somit das „Wegdrücken“ des unteren Bleches während der Längsstoßverschraubung verhindert. Ein Stützfußprofil eignet sich also besonders gut für die großflächige Verarbeitung von Trapezblechen. Durch eine deutlich schnellere Montage und eine garantierte Dichtigkeit sowie bessere Belastbarkeit im Überlappungsbereich, bietet dieses Profil einen echten Mehrwert für eine Dachsanierung.

Passende Materialstärke für Ihre Unterkonstuktion:

Die Materialstärke des Trapezprofils ist abhängig von dem Abstand der Trägerlattung und der Schneelast. Die nachfolgende Tabelle zeigt beispielhaft die maximalen Abstände der Unterkonstruktion bei einer Schneelast von 100 kg/m².

Abstand der Auflagepunkte bei 0,75 mm Materialstärke:

Wenn das Dach ohne lastverteilende Mittel begehbar sein soll, empfehlen wir mindestens die Materialstärke 0,63 mm einzusetzen. Hierbei handelt es sich um eine Empfehlung. Dies ersetzt keine statische Berechnungen/Nachweis. Die Belastungstabelle finden Sie unter "Downloads".

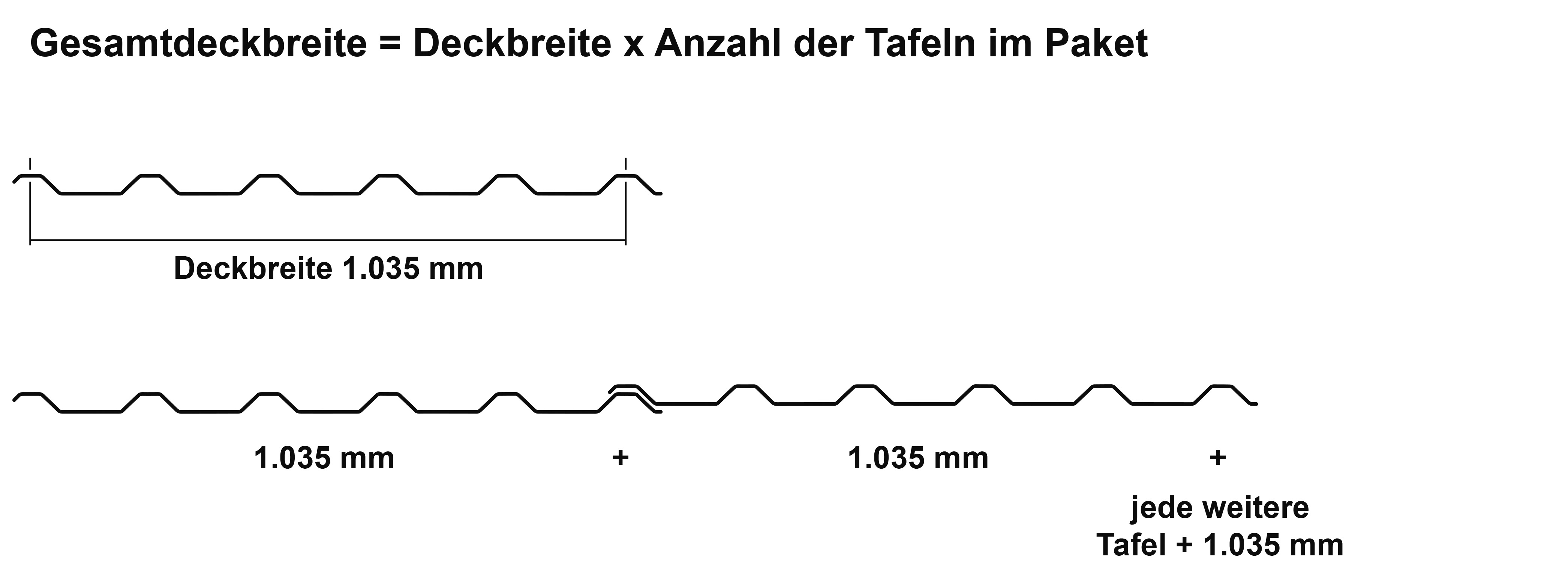

Ermittlung der benötigten Stückzahl

Benötigte Stückzahl = Gesamte Verlegebreite : 1,035 m + aufrunden auf die nächste volle Tafel
Beispiel: Deckbreite: 8 m : 1,035 m = 7,72946 = 8 Tafeln
